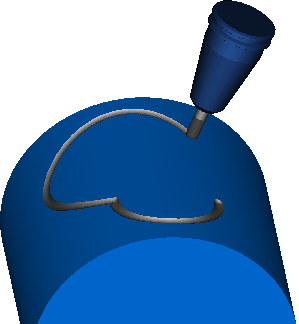

Si può eseguire l'incisione 5 assi usando un percorso utensile spirale 2D. In questo modo è possibile usare un angolo asse utensile normale alla superficie per essere sicuri che l'incisione abbia una sezione e una profondità di taglio uniformi.
Per creare una feature d'incisione superficie a 5 assi:

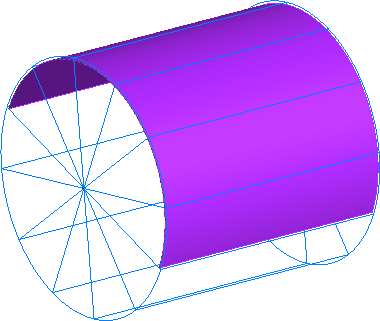

- Creare una superficie sotto alla boundary del grezzo per determinare la profondità dell'incisione, per esempio:
- Creare la curva per definire la forma della feature d'incisione, per esempio:
- Creare una feature di fresatura superficie con un'operazione spirale 2D.
- Fare clic due volte sulla feature in Explorer per visualizzare la finestra di dialogo Proprietà feature e selezionare spiral2d nell'albero vista.
- Nella scheda Grezzo, sotto a Scegli curva guida, selezionare Seleziona curve per boundary e fare clic su Opzioni curva.
Si apre la finestra di dialogo Curve di boundary.
- Sotto a Tipo Curva Boundary, selezionare Solo parete.
In questo modo viene creato un percorso utensile lungo la curva, invece di un percorso utensile di sgrossatura all'interno o all'esterno della curva.
- Sotto a Curve di boundary, fare clic su Boundary.
Si apre la finestra di dialogo Selezionare le curve boundary.
- Selezionare la curva che definisce la forma dell'incisione, e fare clic su OK per chiudere la finestra di dialogo Selezionare le curve boundary.
- Fare clic su OK per chiudere la finestra di dialogo Curve di boundary.
- Sulla scheda 5 Assi, selezionare Usa Lungo poi Perpendicolare e nell'elenco da, selezionare Normale di contatto.
In questo modo si mantiene l'asse utensile normale alla superficie.
- Fare clic su OK per chiudere la finestra di dialogo Proprietà feature.
Suggerimento: É possibile usare l'opzione del menù Disegno > Curva > Da Superficie > Proietta sulla superficie per proiettare una curva su una superficie.
