Questa parte di esempio ha feature di Spianatura e Smusso in cima e a lato:
Come impostazione predefinita questa parte usa tre utensili:
- uno Spianatore per tagliare la Faccia superiore, poi indicizzazione intorno per tagliare la Faccia laterale.
- un utensile di Smusso per tagliare lo Smusso intorno alla Faccia superiore
- un utensile Smusso per tagliare lo Smusso intorno alla Faccia laterale

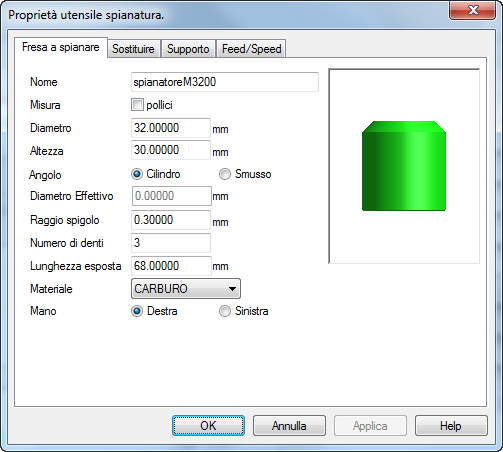

Invece della Spianatura predefinita, si può creare una nuova Spianatura con uno Smusso, per esempio:
Impostare questo nuovo utensile come sostituzione per la feature Spianatura e poi usarlo per tagliare le feature Smusso, sostituendo gli utensili predefiniti nella Lista Operazioni.

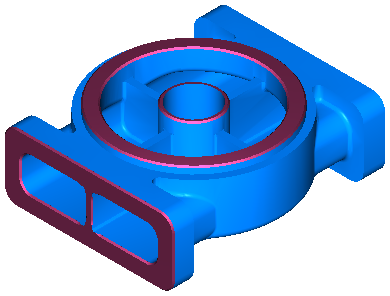

Dopo aver nuovamente simulato la parte, è possibile vedere che il nuovo utensile di Spianatura taglia entrambe le feature di Spianatura e Smusso:

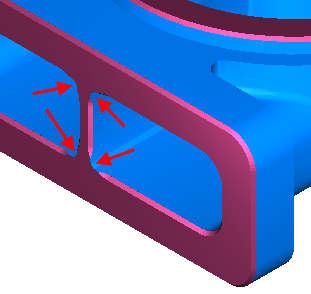

In questo esempio, l'utensile smussato di Spianatura è troppo grande per tagliare lo Smusso a lato della parte:
FeatureCAM comunica con un messaggio di avvertimento che si può cambiare l'utensile di smusso a quello predefinito.

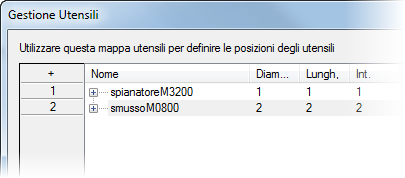

Usando un utensile smussato di Spianatura, si può tagliare questa particolare parte con due utensili invece di tre:
- un utensile di Spianatura smussato per tagliare la Faccia superiore, lo Smusso superiore, poi indicizzazione interno per tagliare la Faccia laterale.
- un utensile Smusso per tagliare lo Smusso intorno alla Faccia laterale
