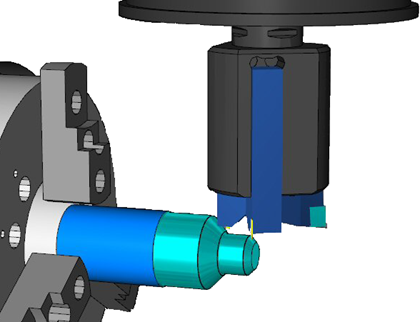

Si possono simulare le mini torrette, che sono utensili con inserti multipli in cui l'utensile ruota rispetto all'asse B per accedere a ciascun inserto. Gli utensili vengono simulati simultaneamente, il che permette di controllare eventuali tallonamenti con gli utensili che non sono al momento in uso.
Per simulare una mini torretta:
- Nel file Machine Design, creare un solido e un UCS per rappresentare la mini torretta, con l'asse X del UCS rivolto verso il mandrino principale.
- Creare un UCS per ciascuna posizione utensile. La differenza tra l'asse X del UCS posizione utensile e il UCS torretta determina l'angolo di cui viene ruotata la mini torretta per usare l'utensile.
- Nella finestra di dialogo Portautensile:
- Selezionare il solido torretta sotto a Questo solido è un portautensile per solidi.
- Selezionare la torretta UCS sotto a Questo UCS rappresenta la posizione utensile sulla torretta.
- Usare la scheda Posizioni utensile per aggiungere ogni posizione utensile UCS come sotto posizione nel portautensile.
- Fare clic su OK per chiudere la finestra di dialogo.
- Salvare il file Machine Design
- Nel documento FM, usare la finestra di dialogo Gestione utensili per specificare quale portautensile e sotto posizione usare per ciascuna feature.
