Le eccezioni a questa regola sono elencate sotto. Queste regole di applicano alle feature di fresatura 2.5D.
- La rampa zigzag non è eseguita per i percorsi utensile Spirale NT, Zigzag NT, Spirale Continua NT e Vortex quando vengono usati punti di pre-fresatura.
- Se Max. angolo rampa è 0 l'utensile affonda direttamente nella feature.
- Se si richiede una rampa a zigzag (deselezionando la casella di controllo Approccio elicoidale), ma FeatureCAM determina che non c'è abbastanza spazio per lo zigzag allora si presentano due casi:
- Se è selezionato la macchina può eseguire ellissi allora lo zigag entra in rampa in profondità, seguendo il contorno della feature.
- Se è deselezionato la macchina può eseguire ellissi, allora FeatureCAM affonda direttamente.
- Se è richiesto Approccio elicoidale, ma FeatureCAM determina che non c'è abbastanza spazio, allora FeatureCAM segue le regole della rampa zigzag.
La rampa zigzag avviene quando non è selezionata l'opzione Approccio elicoidale. La rampa zigzag di solito si muove in segmenti lineari. È possibile controllare la lunghezza di tali segmenti con Max. distanza di rampa e l'inclinazione dei movimenti lineari con Max. angolo rampa Se si specifica un Punto di affondamento, la rampa zigzag è ancora disponibile, ma la distanza dei movimenti di rampa vengono calcolati automaticamente. FeatureCAM determina il punto iniziale per la fresatura della feature e l'utensile esegue movimenti a zigzag tra il punto di affondamento e il punto iniziale automaticamente calcolato.

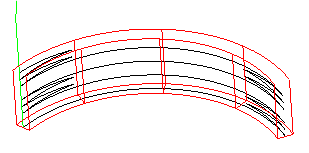

Per gole semplici o per punti di affondamento che si trovano in aree strette di una feature, la rampa dritta, lineare, zigzag potrebbe non essere possibile, poiché questi movimenti tallonerebbero la feature. Invece, l'utensile eseguirà uno zigzag lungo un arco 3D o una combinazione di archi e linee 3D che seguono la forma della feature. In questo caso, i movimenti ad arco 3D sono elaborati nel codice NC. Non esiste al momento un modo per approssimare questi movimenti con segmenti di linee 3D. Il parametro Approccio lineare si applica solo alla rampa elicoidale.
Vedere anche Usare una rampa zigzag per fresare un percorso a elica per una gola semplice.
Limiti rampa ellittica e zigzag
FeatureCAM prova a determinare automaticamente le posizioni per la rampa nella parte usando i seguenti criteri:
- Il movimento di rampa non deve tallonare.
- Per la rampa zigzag, la distanza XY di ciascun movimento lineare deve essere almeno un diametro utensile per utensili di taglio non centrati. Gli utensili di taglio centrati hanno bisogno solo di un movimento XY del 20% del diametro utensile.
- Per la rampa elicoidale, si applicano gli stessi limiti menzionati sopra, ad eccezione del fatto che la distanza di applica a ciascun movimento elicoidale a 360
.
Se si chiede la rampa e non si riceve il movimento di rampa impostare un Punto di affondamento o di pre-foratura.
