Informazioni sui contromandrini

I contromandrini possono essere usati per supportare la parte da entrambe le estremità del grezzo

Mandrino principale

Contromandrino

o per cambiare quando mandrino viene usato per tenere il grezzo:

Grezzo tenuto dal mandrino principale	Grezzo tenuto dal contromandrino

Mandrino principale

Contromandrino

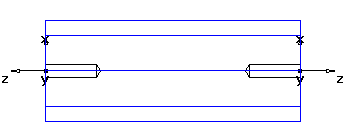

Per tagliare feature su estremità diverse del grezzo, si devono prima creare i setup a ciascuna estremità della parte con le direzioni Z che sono rivolte verso l'esterno dal grezzo, come mostrato sotto. (Se la macchina richiede che le Z di ciascun punto del setup nella stessa direzione, ciò può essere modificato in questo post.)

Le feature devono essere include nel setup adatto. I comandi del contromandrino possono essere posizionati all'estremità del setup principale o all'inizio del setup del contromandrino. Explorer, mostrato sotto, ha i comandi del contromandrino alla fine del primo setup.

Se si sta usando il contromandrino per supportare l'estremità del grezzo, ordinare le feature del contromandrino in modo che avvengano quando c'è bisogno di supporto in più.

Esempi di feature contromandrino

Si possono controllare le funzioni individuali del contromandrino.

Passare dal mandrino principale al contromandrino:

1. Posizione contromandrino
2. Contromandrino chiuso
3. Mandrino principale aperto
4. Posizione contromandrino

Passare dal mandrino principale al contromandrino usando una feature troncatura per tagliare il grezzo dalla barra:

1. Posizione contromandrino
2. Contromandrino chiuso
3. Feature troncatura
4. Posizione contromandrino
