Swarf è una tecnica molto potente. Sfortunatamente, in una situazione a cinque assi continui, ci sono molte risposte corrette al problema swarf. FeatureCAM tenta di trovare una risposta intelligente, ma a volte sceglie una risposta diversa da quella che ci si attende. Per esempio, si può usare la lavorazione swarf su un singolo piano in direzione U o in direzione V.
Nell'immagine sotto, la feature consiste di due superfici magenta e di una superficie rossa. La lavorazione swarf taglia correttamente il bordo richiesto delle superfici magenta, e poi (in modo matematicamente corretto) taglia un bordo non corretto della superficie rossa.
Si possono provare diverse azioni:
- Spezzare la feature in molte feature (al limite, si potrebbe finire per avere una feature swarf per superficie). In questo caso, si potrebbe finire con l'avere tre feature.
- In un documento di tornitura motorizzata, si può a volte ottenere la risposta richiesta scegliendo di tagliare la feature con un utensile X. Questo è il caso per una singola superficie piana che taglia nella direzione U invece che nella direzione V.
- Costruisce una superficie rigata e la usa come superficie(i) della parte.
- Superfici aggiuntive possono a volte aiutare FeatureCAM nel selezionare la faccia corretta. In questa immagine, è stato usato anche il suggerimento precedente (la superficie verde rigata ha sostituito le tre facce del solido).

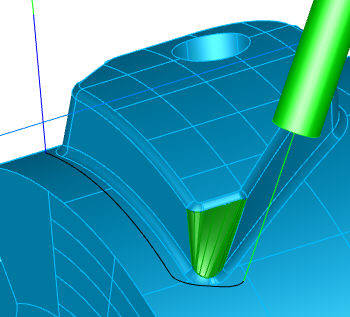

Eliminare qualsiasi raccordo nel modello, e usare un utensile sferico di dimensioni adatte.
- Diminuire o aumentare la Tolleranza. Poiché la superficie(i) tra le curve di contorno potrebbe non essere perfettamente rigata, swarf dipende molto dalle impostazioni della tolleranza.
- Spesso, l'utensile è invertito rispetto al percorso utensile richiesto. Selezionare Inverti asse utensile sulla scheda Strategia.
- In casi come quello descritto sopra, il fondo della lavorazione swarf non deve essere toccato. Questo è molto difficile da ottenere, in particolare con utensili piani. Si può includere il fondo come Superficie limite, ma si potrebbe ottenere il percorso utensile non completo. In questa situazione, ci si può avvicinare usando Passate multiple e un piccolo incremento Z. Si può anche usare un Sovrametallo superfici limite.
- Aumentare la Tolleranza di non tallonamento. Il valore tolleranza regola la precisione della tassellazione: le superfici curve sono prima appiattite in triangoli, che vengono poi lavorati. La Tolleranza di non tallonamento specifica da che distanza FeatureCAM può tallonare i triangoli, così da ottenere un percorso utensile migliore e più omogeneo.
