Esempio Approccio goccia

Questo esempio mostra come creare un percorso utensile di finitura approccio goccia e cambiare i punti iniziali e finali.

Per usare una finitura con approccio a goccia per tagliare la feature sporgenza:

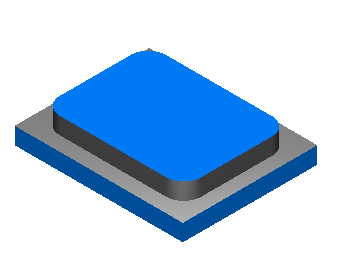

1. Creare una feature sporgenza.



2. Attivare la finitura approccio a goccia:
   1. Nella finestra di dialogo Proprietà sporgenza sulla scheda Strategia, fare clic su Approccio goccia.

      Si apre la finestra di dialogo Opzioni finitura goccia.

   2. Selezionare Approccio goccia per far iniziare e finire nello stesso punto il percorso di finitura.
   3. Specificare il Raggio a goccia e Angolo a goccia, poi fare clic su OK per chiudere la finestra di dialogo.
   4. Fare clic su OK per chiudere la finestra di dialogo Proprietà sporgenza.
3. Avviare una simulazione 2D.

   Per lavorare la passata di finitura sporgenza, l'utensile:

   1. inizia nello spigolo in alto a destra della parte e taglia la feature



   2. ritorna al punto iniziale.



La parte è completa, ma si può modificare il percorso utensile. Per esempio, magari si vuole che l'utensile inizi a tagliare su un bordo dritto, piuttosto che su uno spigolo.

Per cambiare il punto iniziale e finale del percorso utensile:

1. Crea un punto vicino a uno dei bordi della feature.



2. Nella finestra di dialogo Proprietà sporgenza, sulla scheda Affondamento, specificare il Punto iniziale come la posizione del punto creato.
3. Avviare una simulazione 2D:



   La posizione del punto lungo la curva è usato per posizionare il punto iniziale, viene ignorata la distanza del punto dalla boundary della feature.
