Esistono due forme di riconoscimento feature interattivo disponibili per feature EDM di elettroerosione.
Per due assi, si possono proiettare le superfici verticali da un modello solido.
Nel wizard Nuova feature:
- Scegliere il tipo di feature a 2 assi, selezionare Feature recognition e fare clic su Avanti.
- Selezionare il solido e fare clic su Avanti.

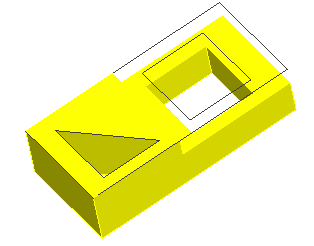

- La geometria viene creata dalle superfici verticali del solido come mostrato sotto. Concatenare le curve che si vogliono usare in Feature e completare il wizard.
Le feature 4 assi possono essere riconosciute da una serie di superfici rigate.
Nella finestra di dialogo Nuova Feature:
- Scegliere il tipo di feature a 4 assi, selezionare Feature recognition e fare clic su Avanti.
- Selezionare la curva della boundary nella finestra di dialogo Boundary superficie e poi completare il wizard.
