Si può usare una curva per specificare più Punti di affondamento o Punti iniziali per un'operazione.
Per specificare più punti di affondamento o punti iniziali:
- Creare linee con punti finali sulle posizioni che si vogliono usare come punti di affondamento o iniziali.
- Concatenare le linee in una curva.

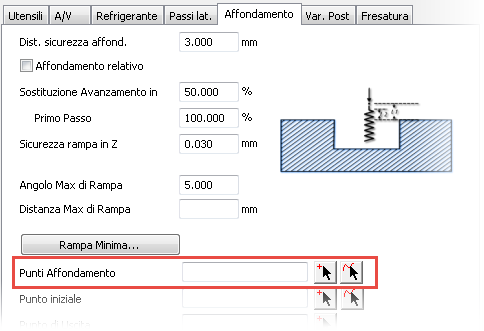

- Nella finestra di dialogo Proprietà feature, nella scheda Affondamento, selezionare la curva come attributo Punti affondamento o Punto iniziale, per esempio:
Esempio:
Questa è una singola feature scanalatura creata per più curve:
I punti di pre-foratura specificati da FeatureCAM sono sui bordi delle scanalature:
Per cambiare la posizione di pre-foratura per tutte le scanalature, creare una curva che tocchi il centro di ciascuna scanalatura e selezionare questa curva come opzione Punti affondamento nella scheda Affondamento della finestra di dialogo Proprietà feature.
L'utensile ora pre-fora al centro di ciascuna scanalatura invece che al bordo:
