Misura estrusione/tasca

La feature di sonda Misura estrusione/tasca sonda all'esterno (estrusione) o all'interno (tasca) lungo la direzione specificata. La posizione della feature deve essere a livello con la parte superiore della Tasca. L'Altezza di sicurezza si trova al di sopra di questa posizione e l'Altezza di misura è sotto, per cui il movimento totale lungo la Direzione tastatura è (Altezza di sicurezza + Altezza di misura).

Estrusione:

Tasca:

Tasca ostruita:

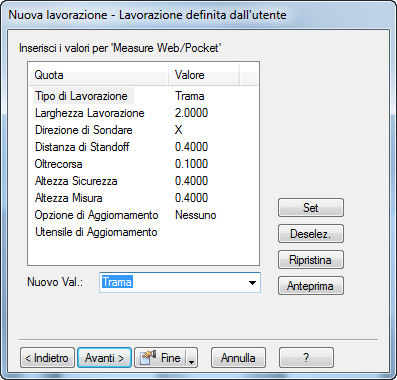

Per modificare i valori su questa pagina:

  1. Selezionare il nome dell'attributo nella colonna Dimensioni.
  2. Come Nuovo valore inserire, scegliere o selezionare un valore.
  3. Fare clic sul pulsante Imposta per salvare il nuovo valore.

Tipo Feature - Selezionare il tipo di feature tra Rete, Tasca o Tasca Ostruita. Fare clic su Imposta per salvare.

Larghezza Feature - Inserire o scegliere la larghezza della Rete della Tasca. Fare clic su Imposta per salvare.

Direzione Tastatura - Selezionare la direzione di sonda tra -X, +X, -Y, +Y, X, Y, XY

Distanza di tastatura — Inserire o scegliere la distanza dall'inizio del tratto di sonda al punto di sonda nominale.

Oltrecorsa — Inserire o scegliere la distanza dal punto di sonda nominale alla fine del tratto di sonda.

Altezza di sicurezza — Inserire o scegliere la lunghezza del tratto di sicurezza.

Altezza di misura — Inserire o scegliere la distanza di cui la sonda scende al di sotto della posizione feature prima della sonda.

Specificare le opzioni di aggiornamento per passare a XBUILD:

Parametro di aggiornamento — Inserire un valore che deve essere passato per XBUILD.

Imposta — Si deve fare clic sul pulsante Imposta per salvare un Nuovo valore per l'attributo selezionato.

Disattiva — Fare clic su questo pulsante per ripristinare il valore dell'attributo selezionato al suo valore predefinito.
