Queste sono le specifiche base per l'avvolgimento 4° asse:
- Usare un grezzo di forma Cilindrica con un Asse X o Y. Impostare questo sulla pagina Dimensioni del wizard Grezzo o sulla scheda Dimensioni della finestra di dialogo Proprietà Grezzo.
- Selezionare l'opzione Posizionamento 4° Asse sulla pagina Multiasse del wizard Grezzo o sulla scheda Gestione Assi della finestra di dialogo Proprietà Grezzo.

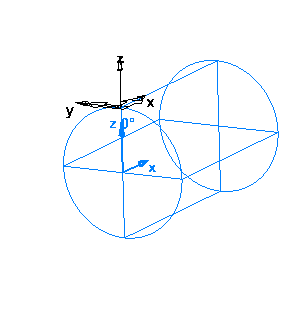

- Indicizzazione e avvolgimento avvengono intorno all'asse grezzo. Per facilirare la comprensione, è possibile visualizzare l'asse del grezzo selezionando la scheda Home > pannello Visualizza > menu Mostra > Mostra asse grezzo. L'asse grezzo è visualizzato in blu.
- Tutte le feature devono essere progettate di nuovo lontano dall'asse grezzo, per esempio, in corrispondenza del diametro esterno del grezzo cilindrico. Le si può ottenere traslando la feature verso l'alto in Z, o creando un setup che si trova in alto, lontano dall'asse del grezzo.
- Selezionare l'opzione Avvolgi feature intorno all'asse X di tutte le feature che si vuole avvolgere.
- Usare un post d'indicizzazione 4° asse da .../Posts/Mill/4-Axis.
