L'avvolgimento 4° asse permette di avvolgere la feature 2.5D intorno all'asse X o all'asse Y. Si deve avere una macchina con possibilità 4° asse per usare questa feature.
L'avvolgimento 4° asse usa la tavola girevole come asse di movimento continuo. La rotazione avviene durante l'operazione di lavorazione e il movimento dell'utensile è limitato dall'asse X o Y e l'asse Z. L'avvolgimento è limitato al grezzo cilindrico. Un effetto indesiderato dell'avvolgimento è che tutti i movimenti degli archi devono essere convertiti in movimenti lineari per il post. Questa conversione è gestita dall'attributo Tolleranza avvolgimento.

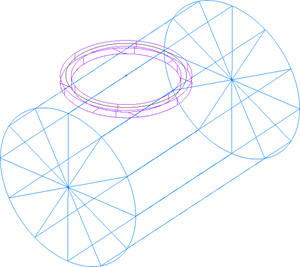

Si può avvolgere qualsiasi feature di fresatura usando l'avvolgimento 4° asse o la tornitura motorizzata. Questo esempio mostra una semplice feature gola che è avvolta intorno all'asse X.
|
feature: |
simulazione 3D: |
|
|
|
