Per esempio:
|

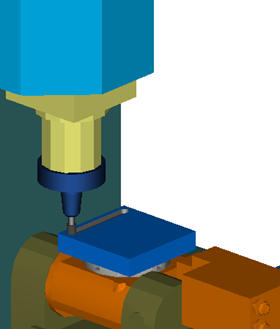

Con un angolo di orientazione pari a 0, la gola viene tagliata nella direzione Y della macchina. |

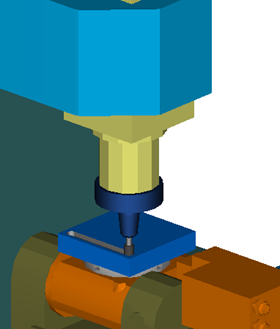

Con un angolo di orientazione di 90°, la gola viene tagliata nella direzione X della macchina. |
|
|
|
Questa opzione si applica solo se la macchina utensile inizia in corrispondenza della singolarità (dove l'asse Z della macchina utensile è allineato con l'asse Z del setup). Se la macchina utensile non si trova in corrispondenza della singolarità, è possibile specificare l'orientamento dell'asse C usando uno di questi metodi:
- Usare l'opzione Posizione 5 Assi alternativa per specificare un'orientamento asse C di 0 o 180 gradi.
- Usare l'opzione Usa origine setup come punto azzeramento nella finestra di dialogo Posizione attrezzatura 5 assi. Questo metodo si applica all'orientamento asse C a tutti i setup nella parte, invece che a un'operazione individuale.
