Il solido tavola superiore è il solido a cui sono attaccati grezzo e staffaggi. Ovvero, il grezzo e gli staffaggi nella simulazione macchina si muovono intorno con il solido che è specificato in questa finestra di dialogo come se fossero figli del solido.
Per un tornio, questo è il mandrino principale. Per le frese, è il solido tavola superiore. Usare la finestra di dialogo Tavola superiore per impostarla.

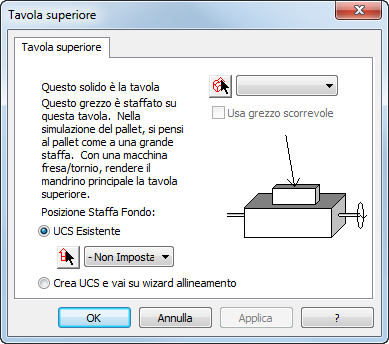

Per aprire la finestra di dialogo Tavola superiore, selezionare la scheda Machine design > pannello Configurazione > Tabella superiore.
Per usare questa finestra di dialogo:
- Selezionare o scegliere il solido.
- Selezionare:
- UCS Esistente — Selezionare o scegliere il UCS in cima al solido dove si vuole che venga montata la parte.
Nota: Si noti che se la parte ha il suo sistema di coordinate posizionato in cima, si può eseguire l'offset del solido nella pagina Informazioni simulazione del wizard Setup.
- Crea UCS e vai su wizard allineamento
- UCS Esistente — Selezionare o scegliere il UCS in cima al solido dove si vuole che venga montata la parte.
- Fare clic sul pulsante Applica.
UCS per tavola superiore
L'UCS Tavola superiore è il UCS critico che bisogna impostare correttamente, in particolare per una macchina di tornitura. Sono importanti sia la posizione che l'orientamento della tavola superiore UCS perché stabiliscono una corrispondenza con la posizione del Setup e l'orientamento usato nella parte FeatureCAM. Lo si può riconoscere in diversi modi:
- Il UCS della tavola superiore è accoppiato con l'origine del Setup (meno gli offset nella finestra di dialogo Setup - Informazioni simulazione).
- Le origini del UCS Setup (meno gli offset nella finestra di dialogo Setup - Informazioni simulazione) vengono fatte coincidere con il UCS della tavola superiore; e le direzioni X, Y e Z sono allineate.
- La simulazione FeatureCAM si allinea (trasforma) con l'intera macchina in modo che il UCS della tavola superiore sia allineato con il setup (meno gli offset nella finestra di dialogo Setup - Informazioni Simulazione). Ovvero, la macchina viene trasformata in modo tale che +X del UCS della tavola superiore sia allineato dal +X, +Z del Setup a +Z e la macchina sia traslata in modo tale che l'origine del Setup (meno gli offset nella finestra di dialogo Setup - Informazioni Simulazione) sia lo stesso punto dell'origine UCS della tavola superiore.

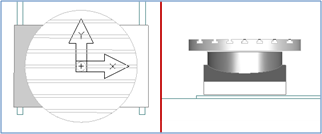

Qui sotto si trova un campione del UCS e del solido usati per una macchina di fresatura:
Il UCS per la fresatura deve avere:
- la XY posizionate nel centro della tavola
- la Z posizionata in cima alla tavola
- X che è rivolta verso destra
- Z che punta in alto
Per le parti indicizzate a 4 assi, la combinazione della posizione della morsa del Setup .fm e la posizione della tavola superiore devono traslare il grezzo in modo tale che l'asse indexato della parte sia allineato con l'asse di rotazione della tavola. Se questo non è vero, la simulazione non può ruotare la macchina intorno all'asse indice.
Qui sotto si trova un campione di UCS e solido usati per una macchina di tornitura o di tornitura motorizzata.
Il UCS per la tornitura deve avere:
- la XY posizionata nel centro del mandrino
- la Z posizionata sulla faccia delle griffe
- la X rivolta verso l'alto (o verso l'utensile su un tornio inclinato)
- la Z rivolta a destra (dal mandrino principale al contromandrino o contropunta)
