In Inventor sono disponibili tre tipi di illuminazione della scena del modello: illuminazione direzionale, illuminazione ambiente (IBL) e una combinazione di illuminazione ambiente con luci direzionali denominata illuminazione diffusa. Utilizzare gli stili di illuminazione per ottimizzare l'ambiente di lavoro, la comunicazione visiva e le presentazioni dei progetti.
Novità: 2024
Vengono forniti per l'uso diversi stili di illuminazione. Per creare stili personalizzati, utilizzare uno stile esistente come base per il nuovo stile e apportare le modifiche desiderate agli elementi dello stile.
Stili illuminazione
Gli stili possono essere globali o locali e vengono differenziati tramite le relative icone.
Illuminazione direzionale, stile globale memorizzato nella libreria
Illuminazione direzionale, stile locale memorizzato nel documento
Illuminazione ambiente (denominato anche IBL), stile globale memorizzato nella libreria
Illuminazione ambiente, stile locale memorizzate nel documento
- Illuminazione diffusa, stile globale memorizzato nella libreria.
Inventor include i seguenti stili diffusi: Cielo scuro, Stanza grigia, Piscina a sfioro, Cortile di Stoccarda e Blu Tranquility.
- Illuminazione diffusa, stile locale memorizzate nel documento
Illuminazione ambiente
Le luci ambiente derivano i propri parametri dall'immagine utilizzata in connessione con lo stile. L'immagine fornisce una posizione di origine e valori di luminanza o radianza che corrispondono più all'illuminazione nel mondo reale. La visualizzazione è quindi più realistica. L'illuminazione della scena deriva da questa immagine a 360 gradi e fornisce quindi un effetto più realistico. Le impostazioni dello stile controllano l'esposizione, la rotazione e la scala.

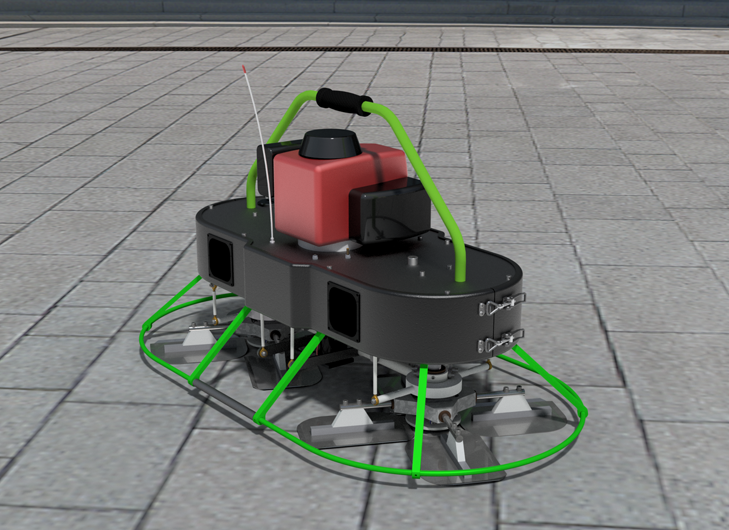

L'origine dell'immagine ambiente può essere utilizzata come sfondo 3D nella scena. Lo sfondo fornisce una continuità di visualizzazione con la fonte di luce, evidenziata nei materiali definiti con valori di riflessione elevati.
Illuminazione ambiente IBL personalizzata
Quando si importa un'immagine da utilizzare in uno stile di illuminazione, questa viene aggiunta automaticamente alla Cartella ambiente.
- Copiare la Cartella ambiente dal computer corrente al computer (di destinazione) in cui verrà aperto e visualizzato il modello.
- Nel computer di destinazione, in opzioni Applicazione
scheda File, impostare la Cartella ambiente sul percorso della cartella copiata.
Illuminazione direzionale
L'illuminazione direzionale è costituita da un massimo di quattro luci direzionali che partecipano alla scena quando si seleziona la relativa casella. Ogni luce dispone delle impostazioni per colore, luminosità, movimento relativo (spazio inquadratura o spazio del ViewCube) e posizione.
Ogni stile di illuminazione standard offre impostazioni per luminosità, luce ambiente e direzione delle ombre.
Illuminazione diffusa
L'illuminazione diffusa consiste nell'illuminazione ambiente combinata con luci direzionali per ottenere uno schema di illuminazione unico della scena. Per attivare/disattivare le luci standard, passare alla scheda Illuminazione e fare clic sull'icona della luce
da attivare o disattivare. Utilizzare i metodi standard per modificare le impostazioni.
Ombre
Lo stile di illuminazione attivo definisce la direzione e l'aspetto delle ombre.
Per visualizzare le ombre, selezionare le opzioni delle ombre da utilizzare dall'elenco Ombre nella scheda Vista gruppo Aspetto.
