Il comando Riferimento parziale viene aggiunto ad annotazioni e stili generali 3D.
Simboli di riferimento parziale
Il comando Riferimento parziale viene aggiunto al gruppo Annotazione generale, in modo da poter stabilire riferimenti su superfici irregolari.
Per ulteriori informazioni, vedere Come utilizzare le annotazioni generali.
Aggiungere proprietà in 3DA
Ora le proprietà sono abilitate quando si aggiunge testo ad un'annotazione 3D.
Riferimento parziale 3DA aggiunto agli stili
L'opzione Annotazione 3D riferimento parziale per ANSI, DIN e ISO viene aggiunta a Stili
Per ulteriori informazioni, vedere Editor stili e norme - Norme: riferimenti.
Piano di riferimento parziale 3DA definito dall'utente
- 1, 2 o 3 punti dello schizzo o di riferimento e un piano di destinazione definito dall'utente.
- Punti centrali e un asse definito dall'utente.
- Un riferimento parziale esistente e un piano di riferimento definito dall'utente.
Avviare il comando Lavorazione di tolleranza, selezionare la lavorazione, quindi scegliere OK. Dopo aver posizionato l'annotazione, fare clic sull'elenco a discesa per visualizzare le opzioni.
Per ulteriori informazioni, vedere Come lavorare con Annotazioni lavorazioni di tolleranza e Verifica tolleranza.

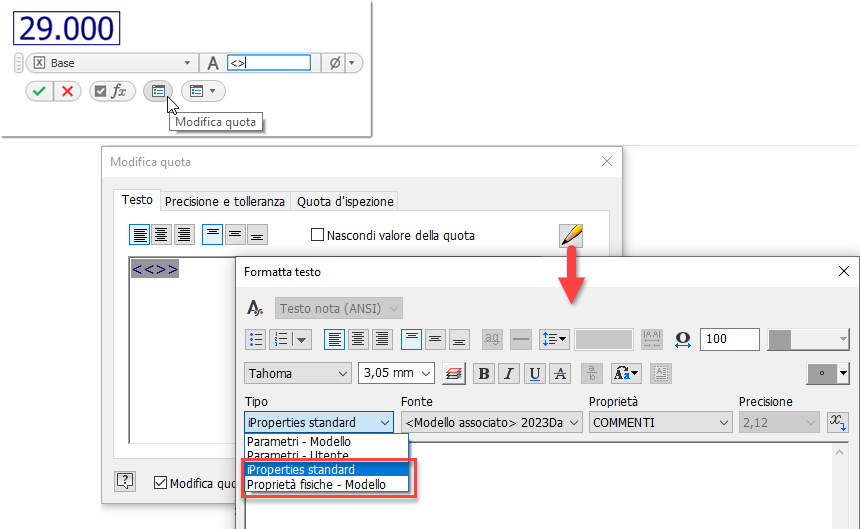

Accesso ai parametri
Le annotazioni 3D ora possono accedere ai parametri per l'input di testo.
Per ulteriori informazioni, vedere Formatta testo: riferimenti.
Verifica tolleranza
Verifica tolleranza viene aggiornato per supportare ASME 2009 e ISO 2012.
Per ulteriori informazioni, vedere Come lavorare con Annotazioni lavorazioni di tolleranza e Verifica tolleranza.
Lavorazione continua
Il simbolo CF è ora disponibile nella finestra di dialogo Modifica quota e Formatta testo 3DA.
Per ulteriori informazioni, vedere Modifica quota: riferimenti.
Miglioramenti del sistema di riferimento (DRF)
- L'elenco DRF disponibile viene ridotto a 10 voci. Utilizzare Personalizzato per un'etichetta DRF non presente nell'elenco.
- Se si utilizza un'etichetta Identificatore riferimento già esistente, viene visualizzato un messaggio di avviso.
Per ulteriori informazioni, vedere Come lavorare con Annotazioni lavorazioni di tolleranza e Verifica tolleranza.

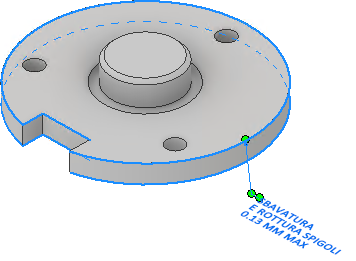

Associare più facce, spigoli e vertici ad una linea direttrice 3D
È ora possibile associare la geometria selezionata ad una singola direttrice 3D. Durante la creazione o la modifica, fare clic con il pulsante destro del mouse e scegliere Aggiungi/Rimuovi geometria associata, quindi selezionare spigoli, facce o vertici in base alle esigenze. Evidenziare la direttrice dopo la creazione per visualizzare la geometria associata.
Stato della superficie generale e profilo superficie generale
- Un nome descrittivo viene aggiunto allo stato della superficie generale nella nota generale.
- È ora possibile accedere ad un profilo superficie generale nella nota generale.
- È possibile modificare la tolleranza profilo facendo clic con il pulsante destro del mouse su <<$GENERAL_PROFILE_TOL>> e scegliendo Modifica tolleranza profilo dal menu contestuale.
- È ora possibile associare una tolleranza profilo ad un DRF.
Per ulteriori informazioni, vedere Come lavorare con testo e direttrici.
Visualizzazione del bordo rettangolare per Nota con direttrice e Nota generale
È ora possibile aggiungere il bordo rettangolare per Nota con direttrice e Nota generale 3DA utilizzando l'opzione nella finestra di dialogo Formatta testo.
Pubblicazione di nuove Inventor® Ideas
Evidenziazione incrociata dei fori
L'evidenziazione incrociata è abilitata per i fori che partecipano ad una nota foro 3DA quando si utilizza QTYNOTE.
Per ulteriori informazioni, vedere Come utilizzare le annotazioni generali.
