Area della vista del modello di visualizzazione

Nel riquadro destro dello strumento di gestione dei modelli di visualizzazione vengono visualizzati i layer e le carte del modello di visualizzazione. È possibile trascinare i layer o le Carte del modello di visualizzazione dal catalogo dei modelli di visualizzazione alla vista del modello di visualizzazione.

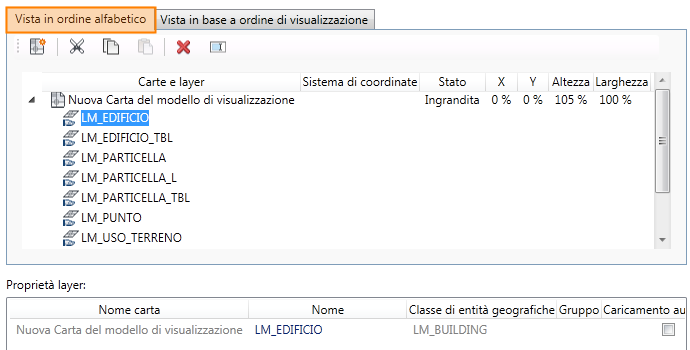

Fare clic sulla scheda Visualizza in ordine alfabetico per visualizzare le carte del modello di visualizzazione e i layer di entità geografiche in ordine alfabetico. Modificare gli elementi come illustrato nella tabella seguente.

Scheda Visualizza in ordine alfabetico	Descrizione
Nodo della carta del modello di visualizzazione	Un modello di visualizzazione può contenere una o più finestre di disegno, ovvero carte del modello di visualizzazione.
Sistema di coordinate	Visualizza il sistema di coordinate.
Stato X, Y, Altezza, Larghezza	Visualizza le proprietà della carta del modello di visualizzazione, ad esempio la dimensione, la posizione e lo stato. Vedere Impostazione dei modelli di visualizzazione.
	Consente di creare una nuova carta del modello di visualizzazione.
	Consente di tagliare gli elementi selezionati negli Appunti.
	Consente di tagliare gli elementi selezionati negli Appunti.
	Consente di incollare gli elementi dagli Appunti.
	Consente di rimuovere gli elementi selezionati.
	Consente di rinominare l'elemento.

Fare clic sulla scheda Vista in base a ordine di visualizzazione per visualizzare i layer di entità geografiche nell'ordine di visualizzazione. Il primo layer in elenco è disegnato sopra i layer più in basso. Modificare gli elementi come illustrato nella tabella seguente.

Scheda Vista in base a ordine di visualizzazione	Descrizione
Sistema di coordinate	Visualizza il sistema di coordinate.
Stato X, Y, Altezza, Larghezza	Visualizza le proprietà della carta del modello di visualizzazione, ad esempio la dimensione, la posizione e lo stato. Vedere Impostazione dei modelli di visualizzazione.
	Consente di spostare il layer selezionato verso l'alto.
	Consente di spostare il layer selezionato verso il basso.
	Consente di rimuovere gli elementi selezionati.
	Consente di rinominare l'elemento.
