Utilizzo di distanza e offset da una linea per specificare un punto

È possibile specificare un punto utilizzando la distanza e l'offset da una linea esistente. È necessario selezionare la linea, immettere una distanza dal punto iniziale e un offset su uno dei lati della linea.

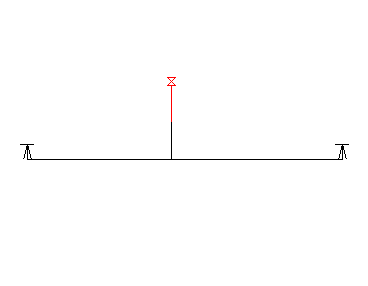

Selezionare una linea, una distanza dal punto iniziale della linea e una distanza di offset.

Come specificare un punto utilizzando la distanza e l'offset da una linea

Il comando Offset/Ortogonale non funziona come comando trasparente ed è accessibile solo dalla finestra di dialogo Input COGO.

1. Fare clic sulla scheda Iniziogruppo Disegnamenu a discesa COGOInput COGO.
   • Per utilizzare la routine Offset/Ortogonale in modo trasparente, avviare un comando come PLINEA o ARCO, quindi immettere 'mapcogo.
2. Nella finestra di dialogo Input COGO, selezionare la routine Offset/Ortogonale.
3. Immettere le coordinate per i punti iniziale e finale della linea o fare clic su per selezionare la linea sulla Carta.
4. Immettere la distanza dal punto iniziale oppure fare clic su per specificare la distanza sulla Carta.
5. Ripetere i passaggi 3-4 per il secondo punto e distanza.
6. Fare clic su Calcola. Set di strumenti AutoCAD Map 3D calcola il nuovo punto e lo visualizza in anteprima sulla Carta. Fare clic sul pulsante Pan per eseguire una panoramica sul nuovo punto.
   Nota:

   Se si attiva l'opzione Richiesta input dati 3D nella finestra di dialogo Impostazione geometria coordinate, è possibile immettere un valore di elevazione nella sezione Risultato della finestra di dialogo Input COGO.

7. Fare clic su Crea punto.
