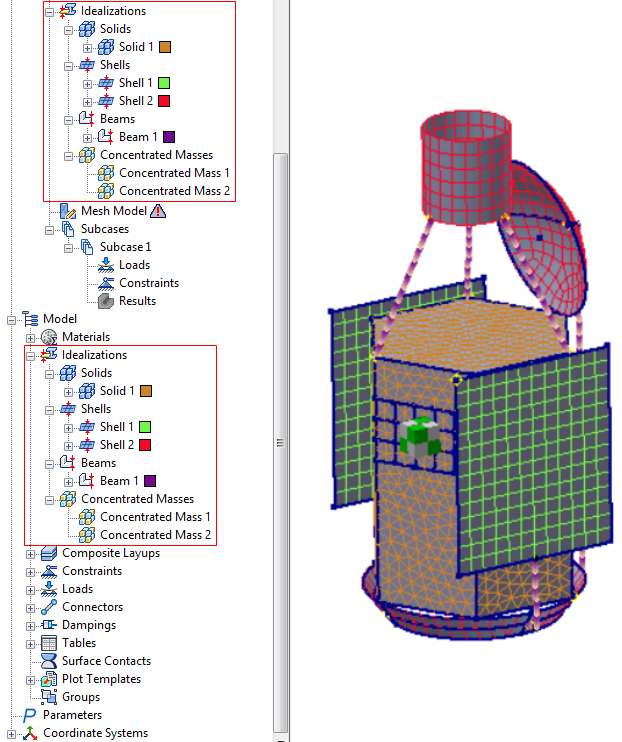

Questo è il punto in cui tutte le proprietà fisiche elemento vengono raggruppate in Struttura modello. Il ramo Idealizzazioni è composto da un massimo di quattro sottorami:
- Solidi
- Shell
- Travi
- Masse concentrate
Per accedere alla finestra di dialogo Idealizzazioni, effettuare una delle due operazioni seguenti:
- Fare clic su Idealizzazioni nel gruppo Prepara della scheda Autodesk Inventor Nastran ribbon.
- Fare clic con il pulsante destro su Idealizzazioni nella struttura del modello, quindi selezionare Nuovo.

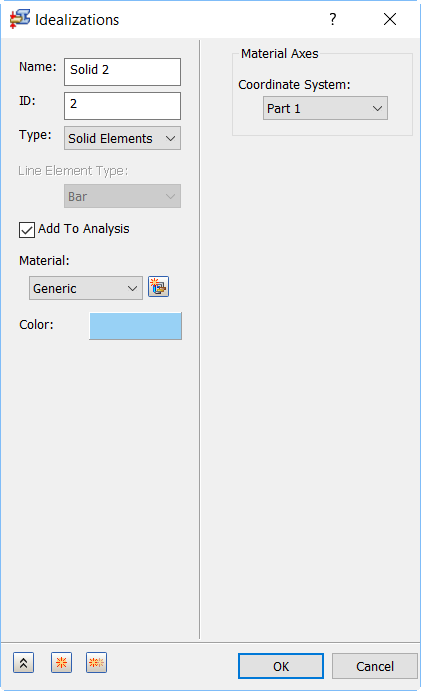

Nel modulo Idealizzazioni sono disponibili le sezioni seguenti:
- Nome: in questo campo immettere un nome per la proprietà, ad esempio Solid Property.
- ID: l'ID della proprietà viene aggiornato automaticamente da Autodesk Inventor Nastran, in modo simile a Materiali.
- Tipo (l'impostazione di default è Elementi solidi): selezionare il tipo di proprietà per la parte:
- Elementi solidi: elementi tetraedrici parabolici e lineari 3D.
- Elementi Shell: elementi quadrilaterali e triangolari 2D.
- Elementi linea: elementi 1D con 6 gradi di libertà.
-
Tipo di elemento linea: sono disponibili tre tipi di elementi linea.
- Barra
- Trave
- Condotta
- Aggiungi ad analisi: questa casella di controllo consente di assegnare automaticamente l'idealizzazione all'analisi corrente. Viene visualizzata nel ramo Analisi della struttura del modello.
È possibile definire un materiale o un'idealizzazione in modo che partecipino in un'analisi. Questi elementi vengono sempre visualizzati nel ramo Modello della struttura (parte inferiore). Da qui, è possibile copiarli nell'analisi attiva. La casella di controllo Aggiungi ad analisi è attivata per default.
- Materiale: consente di definire il nuovo materiale
nella stessa finestra di dialogo della proprietà fisica, nonché di assegnare il materiale definito. Il materiale viene inserito automaticamente sotto la proprietà fisica.
- Colore: consente di selezionare il colore della proprietà fisica, che si riflette come colore della mesh sullo schermo.
-
Geometria associata: quando questa opzione NON è attivata, le proprietà vengono assegnate all'intero modello (tutte le facce, le parti o le entità schizzo). Attivare l'opzione Geometria associata per gli elementi Shell per selezionare una o più facce, parti o entità schizzo specifiche a cui si desidera assegnare le proprietà di idealizzazione. Questa opzione è applicabile ai seguenti tipi di elementi:
- Elementi solidi: l'opzione Geometria associata è applicabile agli assiemi. Scegliere la parte o le parti all'interno dell'assieme a cui assegnare le proprietà di idealizzazione.
- Elementi Shell: consente di scegliere la faccia o le facce a cui applicare le proprietà di idealizzazione.
- Elementi linea: in Tipo di input, scegliere le entità schizzo a cui applicare le proprietà di idealizzazione:
- Input proprietà
- Sezione trasversale
- Membro strutturale
Per Membri strutturali, le proprietà della sezione trasversale vengono definite dal Generatore telaio di Inventor.
Le altre sezioni in questo modulo variano leggermente a seconda del Tipo di elemento selezionato e del Tipo di input scelto. Fare clic sui collegamenti nella parte inferiore della pagina per visualizzare ulteriori informazioni su questi argomenti.
Le idealizzazioni possono essere trascinate o copiate e incollate, dal ramo Modello della struttura al ramo Analisi.
Una volta aggiunta una nuova idealizzazione all'analisi, essa viene visualizzata nel sottogruppo appropriato (Solidi, Shell o Travi).

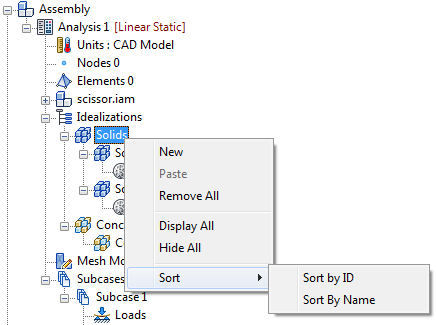

Se si fa clic con il pulsante destro del mouse su un sottogruppo di Idealizzazioni nella sezione Analisi della struttura (Solidi, Shell, Travi o Masse concentrate), le seguenti opzioni sono disponibili nel menu di scelta rapida:
