Utilizzare la finestra di dialogo Sforma facce per modificare l'angolo di sformo delle facce di un solido.
- Fare clic sulla scheda Strumenti solido > riquadro Modifica faccia > Sformo per visualizzare la finestra di dialogo Sforma facce:
- Selezionare l'opzione Selezionare le facce da sformare, quindi selezionare le facce da sformare.
- Selezionare uno dei seguenti tipi di entità di riferimento nell'elenco a discesa:
- Faccia - una faccia del solido.
- Superficie - un piano di lavoro del modello.
- Piano di lavoro - un piano di lavoro nel modello.
- Selezionare l'opzione Selezionare l'entità di riferimento, e selezionare l'entità di riferimento.
- Usare
per definire la direzione di apertura.
- Se questo pulsante è selezionato e l'entità di riferimento è una faccia o una superficie planare, la direzione di apertura è definita come normale di tale faccia o superficie. Se l'entità di riferimento è un piano di lavoro, la direzione di apertura è definita come l'asse Z di tale piano di lavoro.
- Se questo pulsante non è selezionato (o se la faccia o la superficie dell'entità di riferimento non è planare), la direzione di apertura è definita come l'asse al piano principale corrente.
- Inserire un angolo o usare la maniglia di trascinamento per creare l'angolo di sformo desiderato.
Nota: Se si inserisce un angolo che causerà il conflitto della faccia di sformo con altra geometria, il cursore passa a
quando lo si sposta sul modello.
- Fare clic su
per visualizzare la finestra di dialogo Opzioni di Sforma facce. Usare questa finestra di dialogo per specificare la modalità di visualizzazione in anteprima della grafica.

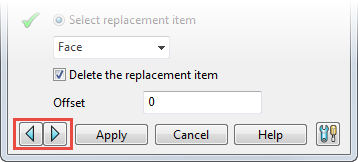

- Quando è possibile più di una soluzione, usare i pulsanti Indietro e Soluzione successiva per selezionare la soluzione desiderata.
Tali pulsanti funzionano nell'operazione corrente; una volta selezionato Applica, non sarà possibile cambiare la soluzione per l'operazione applicata.
- Fare clic su Applica per apportare le modifiche al modello.
Suggerimento: Quando è visualizzata la finestra di dialogo Sforma facce, è possibile usare la scheda Home > pannello Selezione > Ripristina per ripristinare il set precedente di facce selezionate da sformare.
