È possibile visualizzare e modificare i parametri per i dettagli flettente dell'armatura.
| Parametro | Descrizione |
|---|---|
| Grafica | |
| Livello di dettaglio | Specifica la modalità di rappresentazione del dettaglio flettente nella vista. |

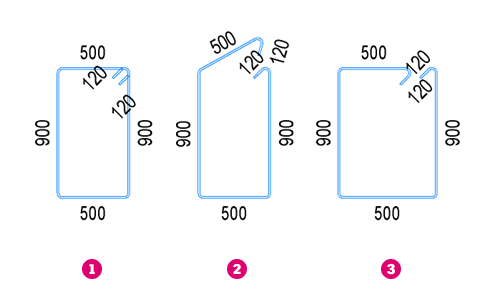

| Rappresentazione | Specifica se il dettaglio flettente per le barre con curva di livello chiusa è uguale all'armatura, con segmenti di offset, o viene mostrato come sviluppato.
|

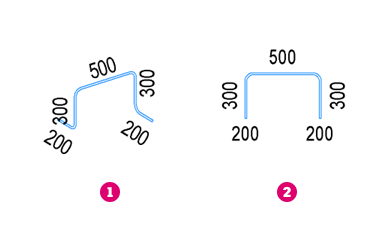

| Vista per forma 3D | Specifica l'orientamento della vista per il dettaglio flettente che rappresenta le forme dell'armatura 3D.
|
| Quote gruppo di armature variabili | Specifica se mostrare i valori per la barra di riferimento nel gruppo o i valori minimo e massimo. |
| Quote | |
| Quote lunghezza segmento | Specifica se mostrare le quote di lunghezza nel dettaglio flettente. |
| Stile di quota lineare | Specifica lo stile di quota lineare da utilizzare per le quote di lunghezza del segmento e di lunghezza dell'arco nel dettaglio flettente. |
| Lunghezze segmenti dritti | Specifica se mostrare le lunghezze dei segmenti utilizzando quote o testo per il dettaglio flettente. |
| Lunghezze segmenti di arco | Specifica se mostrare le lunghezze degli archi utilizzando quote o testo per il dettaglio flettente. |
| Posizione testo quota | Specifica se il testo di quota del dettaglio flettente deve trovarsi sempre all'esterno della linea di quota o posizionato in base all'impostazione di default della quota.
|
| Offset quota | Specifica l'offset della linea di quota del dettaglio flettente rispetto al segmento quotato.
|
| Lunghezza ganci | Specifica se mostrare le quote di lunghezza dei ganci per il dettaglio flettente. |

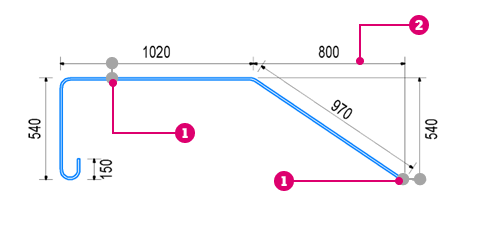

| Altre quote | Specifica se mostrare altre quote, ad esempio quelle ortogonali o globali, come definito nella famiglia di forme dell'armatura. |
| Quote angolari | Specifica se mostrare le quote angolari per il dettaglio flettente. |
| Stile di quota angolare | Specifica lo stile di quota angolare da utilizzare per il dettaglio flettente. |

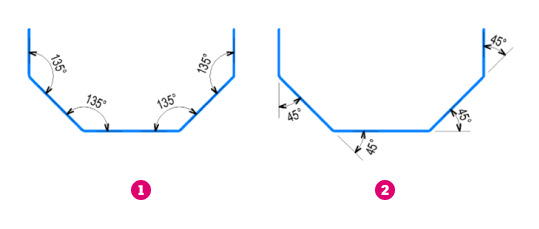

| Misurazione angolo | Specifica se misurare gli angoli interni o esterni tra i segmenti del dettaglio flettente.
|
| Mostra per angoli | Specifica se mostrare le quote degli angoli del dettaglio flettente per tutti gli angoli o solo per angoli maggiori o minori di 90 gradi. |

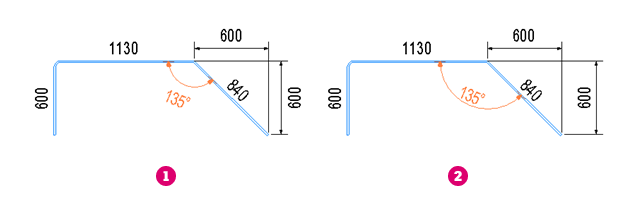

| Posizione testo angolo | Specifica se il testo della quota angolare del dettaglio flettente deve trovarsi sempre all'esterno della linea di quota o posizionato in base all'impostazione di default della quota. |
| Offset quota angolare | Specifica l'offset della linea di quota angolare del dettaglio flettente. Il valore di offset viene messo in scala con la vista (ad esempio, un offset di 3 mm in scala 1:25 equivale a 75 mm nella vista).
  Offset quota.
|
| Angoli gancio | Specifica se mostrare le quote angolari del gancio per il dettaglio flettente. |
| Quote diametro curvatura | Specifica se mostrare il flettente della barra per i segmenti di arco del dettaglio flettente, utilizzando quote radiali o di diametro. |
| Stile di quota radiale | Specifica lo stile di quota radiale per il dettaglio flettente. |
| Stile di quota diametro | Specifica lo stile di quota del diametro per il dettaglio flettente. |
| Tipo di quota | Specifica se mostrare il flettente della barra utilizzando le quote radiali o di diametro per il dettaglio flettente. |
| Curvature segmento | Specifica se mostrare anche le quote della curvatura del segmento per il dettaglio flettente. |
| Curvature gancio | Specifica se mostrare anche le quote della curvatura dei ganci per il dettaglio flettente. |
Sviluppa.
Offset.
