Dettagli flettenti dell'armatura nei disegni dell'armatura

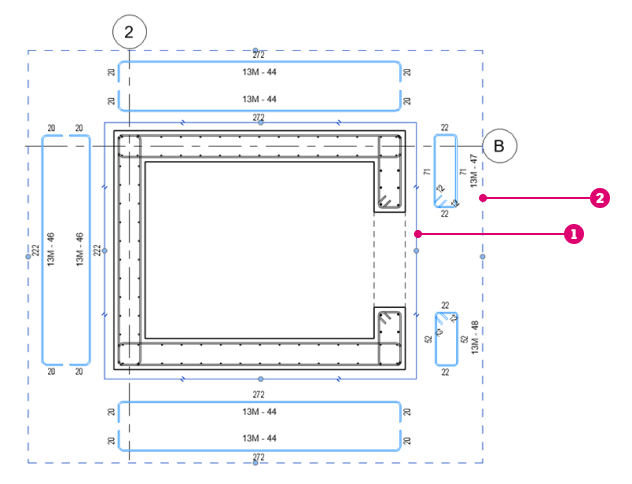

È possibile posizionare i dettagli flettenti nelle viste di pianta, in sezione e di prospetto, all'interno o all'esterno della regione di taglio della vista.

Come nel caso delle etichette, il taglio per annotazione nasconde i dettagli flettenti. Tuttavia, a differenza di altri elementi di tipo annotazione, è possibile assegnare quote ai dettagli flettenti.

Regione di taglio.

Taglio annotazione.

Stile di visualizzazione e sostituzioni

I dettagli flettenti sono oggetti di annotazione, che fanno parte della categoria Dettagli flettenti armatura strutturale. Utilizzare il menu Stili oggetti per impostare la rappresentazione di default per i dettagli flettenti nel progetto o sostituire la grafica in base ad una categoria o ad un elemento al fine di cambiare lo stile di visualizzazione in una determinata vista.

Nota: La sostituzione della grafica in base ad un elemento modifica il colore del testo e delle quote del dettaglio flettente, mentre la sostituzione della grafica in base ad una categoria applica questo effetto solo alla geometria del dettaglio flettente.

È possibile formattare l'aspetto delle quote e del testo modificando le proprietà dello stile di quota.

Per posizionare i dettagli flettenti, è possibile iniziare da uno o più gruppi di armature selezionati e fare clic sul comando Dettagli flettenti da posizionare oppure è possibile avviare il comando Dettaglio flettente, quindi selezionare uno o più gruppi di armature. Quando si seleziona un gruppo di armature, il dettaglio flettente viene creato dalla prima barra inclusa in tale gruppo. È possibile premere il tasto TAB e fare clic per selezionare una singola barra e creare un dettaglio flettente da essa.
