Il modello analitico è una rappresentazione semplificata del modello strutturale. I relativi elementi analitici riflettono un presupposto.
È possibile creare la rappresentazione analitica di qualsiasi elemento fisico o gruppo di elementi. Il numero di elementi, analitici e fisici, che fanno parte di un'associazione, non è limitato.
La creazione di una o più controparti analitiche non crea automaticamente un collegamento tra le due rappresentazioni.
Per creare un collegamento tra elementi fisici e analitici, utilizzare una delle tre opzioni seguenti:
- Associare manualmente gli elementi fisici alle rispettive controparti analitiche.
- Utilizzare Associazione assistita durante la creazione della rappresentazione analitica.
- Utilizzare i pacchetti di Automazione analitica strutturale per aggiungere l'associazione durante la creazione o l'aggiornamento della rappresentazione analitica o fisica in base al contesto fisico o analitico esistente.
Aggiunta di un'associazione tra un elemento fisico e la relativa controparte analitica
- Selezionare un elemento analitico.
- Nella scheda Modifica | <Elemento>
gruppo Coordinamento, fare clic su
(Aggiungi associazione).
- Selezionare la controparte come richiesto sulla barra di stato.
Nota: Gli elementi già inclusi nell'associazione vengono evidenziati. Possono essere solo rimossi. - Fare clic su Fine per completare l'associazione o su Annulla per ignorare le modifiche e uscire.
È possibile creare un'associazione tra qualsiasi tipo di elementi strutturali e analitici (ad esempio, un pavimento con un elemento analitico).

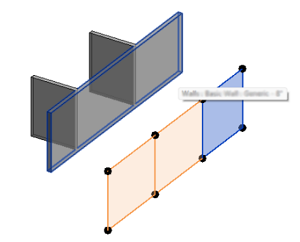

Identificazione degli elementi associati
Per identificare gli elementi associati dopo aver definito l'associazione:
- Selezionare un elemento che fa parte di un'associazione.
- Nella scheda Modifica | <Elemento> gruppo Coordinamento, fare clic su
(Evidenzia associazione).
Rimozione di un'associazione tra un elemento fisico e la relativa controparte analitica
Per rimuovere l'associazione tra elementi fisici e analitici:
- Selezionare un elemento che fa parte di un'associazione.
- Nella scheda Modifica | <Elemento> gruppo Coordinamento, fare clic su
(Rimuovi associazione).
Il collegamento tra l'elemento analitico e la rispettiva controparte analitica verrà eliminato.
- Non verrà rimossa solo l'associazione per l'elemento selezionato, ma l'intera associazione.
- La relazione tra la controparte fisica e quella analitica non può essere modificata. Per modificare un'associazione, è necessario rimuoverla e crearne una nuova.
