Tipi di risultati disponibili per l'analisi statica

È possibile visualizzare i risultati per una condizione di carico, una combinazione di carico o un inviluppo della condizione di carico predefinita.

Nota: Prima di selezionare i risultati da visualizzare, fare clic su

Mostra modello analitico nella barra di controllo della vista.

Tipi di risultati per l'analisi statica

Reazioni
- Forze (FX, FY, FZ)
- Momenti (MX, MY, MZ)
- Spostamenti (UX, UY, UZ)
- Rotazioni (RX, RY, RZ)
Risultati per gli elementi (travi, colonne e controventi)
- Forze: Fx, Fy, Fz
- Momenti: Mx, My, Mz
- Spostamenti (UX, UY, UZ)
- Tensioni: tensioni estreme per sforzo normale, tensioni assiali (solo forza), tensioni di flessione estreme (solo momento)

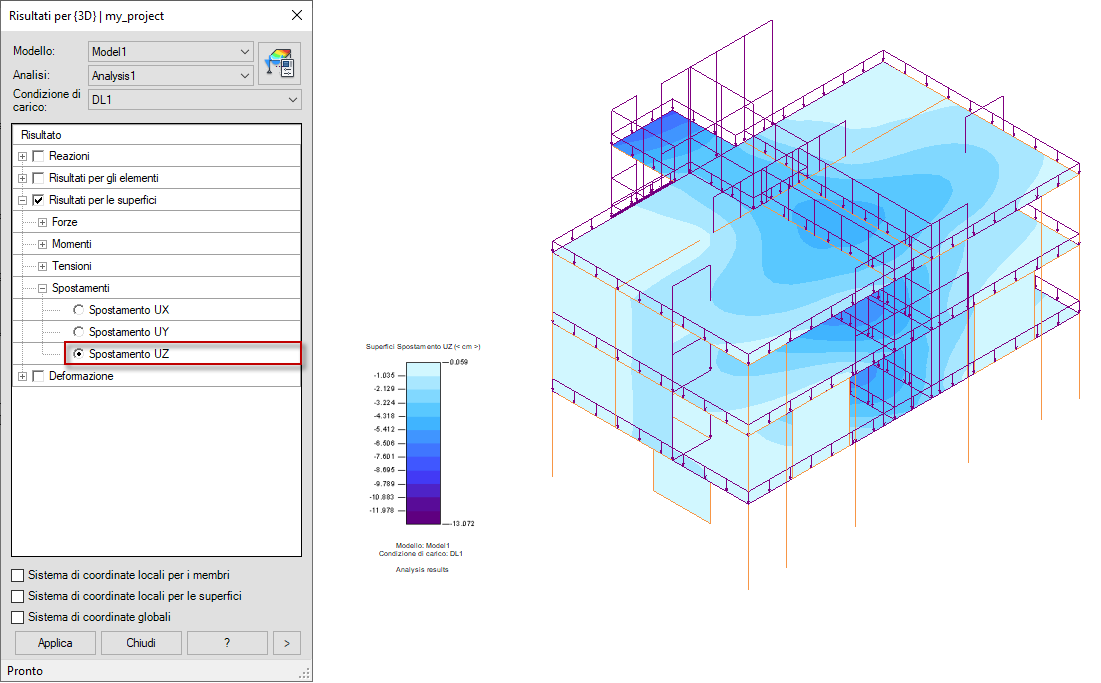

Risultati per i pannelli (elementi di superficie), quali muri, pavimenti e platee
- Forze: Nxx (forza di membrana) , Nyy (forza di membrana), Nxy (forza di membrana), Qxx (forza di taglio) e Qyy (forza di taglio)
- Momenti: Mxx, Myy e Mxy
- Tensioni: Sxx (massima assoluta), Sxy (massima assoluta), Syy (massima assoluta), Txx (di taglio - livello intermedio) e Tyy (di taglio - livello intermedio)
- Spostamenti: (Ux, Uy, Uz).
Deformazione

Nota: Per i pannelli, è possibile visualizzare un solo tipo di risultati alla volta.
