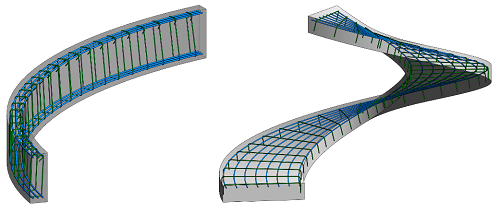

La distribuzione allineata dell'armatura a forma libera popola le superfici di host con forma irregolare con una distribuzione non planare variabile.
Utilizzare l'armatura a forma libera per creare gruppi di armature con barre piane distribuite lungo le superfici di un elemento strutturale e allineate al percorso di distribuzione. Analogamente alla distribuzione superficiale, è possibile eseguire la modellazione in viste 3D e selezionare le superfici degli elementi strutturali a cui le barre vengono allineate.

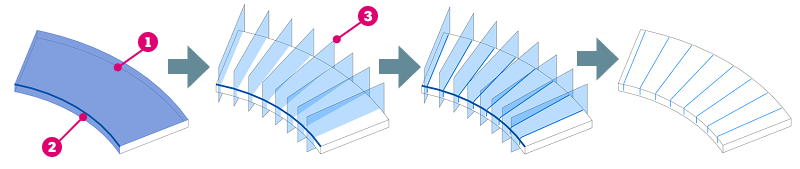

Le barre in una distribuzione allineata vengono create in corrispondenza dell'intersezione di ciascun Piano barra singolo
con la superficie host
. Per impostazione predefinita, tutte le barre sono piane, rispettano il copertura dell'host e sono allineate al percorso di distribuzione.
Il percorso
è il bordo di un elemento che può ospitare armature. È possibile selezionare direttamente il percorso quando si posiziona il gruppo di armature. Fare clic sui bordi dell'elemento strutturale durante il posizionamento per selezionare il percorso. È possibile modificare il percorso mediante l'aggiunta o la rimozione di superfici dai vincoli Superficie percorso 1 e Superficie percorso 2, nella modalità Modifica vincoli.

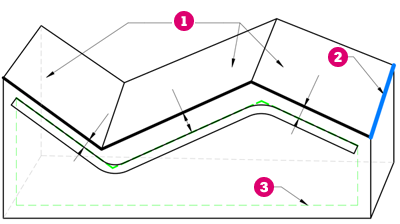

Copriferro dell'armatura
- Superficie host.
- Percorso.
- Copertura.
Quando per la proprietà Stile dell'armatura a forma libera si specifica Staffa/Tirante, è possibile modificare il valore Associazione staffa/tirante per Staffa/Tirante del parametro Stile; la barra a forma libera può essere associata all'interno o all'esterno del copriferro in calcestruzzo, a seconda dell'impostazione del parametro Associazione staffa/tirante.
| Allineato a percorso | Parallelo a superficie |
|
|
| Perpendicolare a superficie | Verticale |
|
|
- Superficie di allineamento.
- Percorso.
