Scegliere come allineare le barre nel gruppo e come renderle parallele alla superficie piana selezionata nel vincolo Allinea/Chiudi.
Per impostare le opzioni di allineamento per i gruppi di armature a forma libera, utilizzare il parametro Allineamento alla barra nella tavolozza Proprietà dell'armatura strutturale.

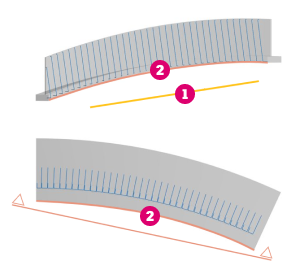

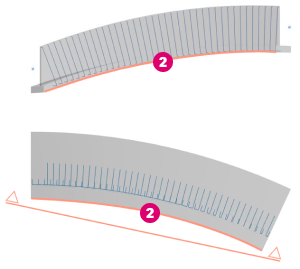

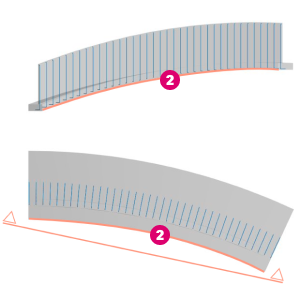

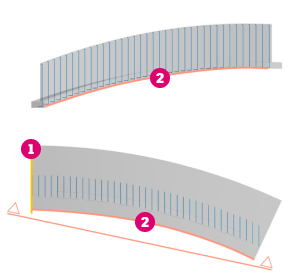

| Allineato a percorso | Parallelo a superficie |
|
|
| Perpendicolare a superficie | Verticale |
|
|
Superficie di allineamento.
Percorso.
Attivazione/Disattivazione delle opzioni di allineamento alla barra nell'area di disegno
È inoltre possibile passare facilmente da un'opzione di allineamento alla barra all'altra utilizzando il pulsante di commutazione nell'area di disegno:
(Allineato a percorso)
(Verticale)
(Parallelo a superficie)
(Perpendicolare a superficie)
Pulsante di commutazione delle opzioni di Allineamento alla barra.

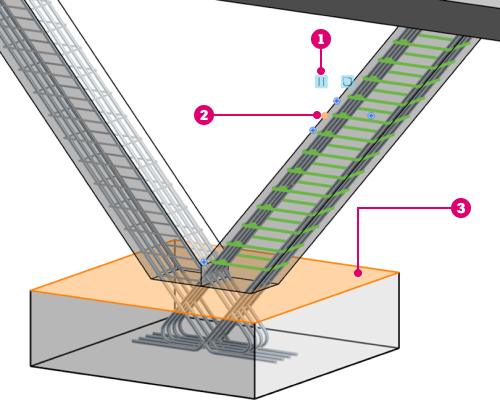

Punto di manipolazione della barra Allinea/Chiudi.
La superficie selezionata per il punto di manipolazione della barra Allinea/Chiudi; le barre saranno parallele o perpendicolari a questa superficie.
