Posizionamento di un gruppo di armature

È possibile aggiungere un'armatura lineare in una vista di sezione di un host.

I gruppi di armature vengono creati perpendicolarmente al piano di disegno dell'armatura e contengono parametri che consentono di definire il numero di barre e/o la spaziatura tra di esse. L'utilizzo dei gruppi di armature consente di ottenere insiemi di barre identiche e di semplificare quindi il processo di aggiunta di un'armatura.

1. In una vista qualsiasi, selezionare l'host al quale si desidera aggiungere l'armatura.
2. Fare clic sulla scheda Modifica | <Elemento> gruppo Rinforzo (Armatura).
   Nota: Tale strumento è disponibile anche nella scheda contestuale della selezione per elementi che costituiscono host validi per le armature.
3. Selezionare il layout nella scheda Modifica | Posiziona armatura gruppo Gruppo di armature.
   • Numero predefinito: la spaziatura tra le barre dell'armatura è variabile, ma il numero di barre è costante e corrisponde al valore immesso.
   • Spaziatura massima: specificare la distanza massima tra le barre dell'armatura; il numero di barre dipende dalla distanza tra la prima e l'ultima barra.
   • Numero con spaziatura: specificare valori fissi per la quantità di barre e la spaziatura.
   • Spaziatura minima di sgombro: specificare la distanza minima tra le barre dell'armatura; il numero di barre dipende dalla distanza tra la prima e l'ultima barra. Il valore di spaziatura rimane invariato anche se si modificano le dimensioni dell'armatura.
4. A seconda dell'opzione selezionata, immettere un valore in Quantità, Spaziatura o in entrambe nella scheda Modifica | Posiziona armatura gruppo Gruppo di armature.
5. Se si posizionano gruppi di armature con stile standard adiacenti all'armatura con stile staffa/tirante, l'armatura standard effettuerà lo snap lungo il bordo dell'armatura staffa/tirante. Ciò include i bordi diritti, i raccordi e i ganci dell'armatura della staffa e del tirante.
6. Fare clic per posizionare il gruppo di armature nell'elemento host.


   I gruppi di armature vengono etichettati ed elencati negli abachi come oggetti singoli contenenti dati relativi a quantità e spaziatura. I gruppi di armature garantiscono prestazioni migliori rispetto ai gruppi di armature standard.

   Selezionare un insieme di armature per modificarlo. È possibile modificare le proprietà del gruppo di armature in base alla regola di layout o mediante i punti di manipolazione posti alle estremità del gruppo.

   • Numero predefinito: trascinando i punti di manipolazione viene modificata la distanza tra le istanze di armatura del gruppo.
   • Spaziatura massima: trascinando i punti di manipolazione viene modificato il numero di istanze di armatura del gruppo, ma viene mantenuta una distanza uguale o inferiore alla spaziatura massima impostata.
   • Spaziatura minima di sgombro: trascinando i punti di manipolazione viene modificato il numero di istanze di armatura del gruppo ma viene mantenuta una distanza uguale o superiore al valore di spaziatura minima di sgombro impostato.
7. Per eliminare la prima e l'ultima barra di un gruppo di armature, selezionare il gruppo. Vengono visualizzate caselle di controllo su entrambi i lati del gruppo di armature.


   Deselezionando una casella di controllo, è possibile nascondere la barra corrispondente.




   La barra viene nascosta, ma non rimossa dal gruppo e risponde ai punti di manipolazione del gruppo di armature e del copriferro dell'armatura.

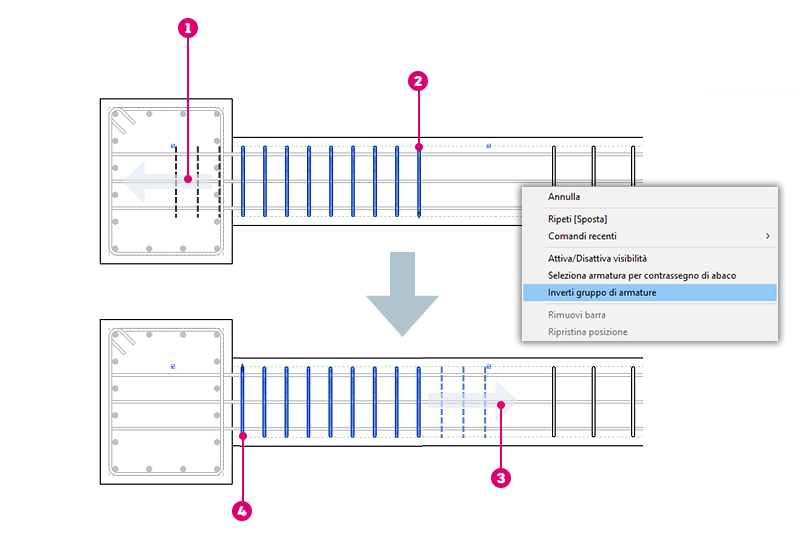

Inversione della direzione del gruppo di armature

1. Selezionare il gruppo di armature che si desidera invertire.
2. Fare clic con il pulsante destro del mouse e selezionare Inverti gruppo di armature dal menu visualizzato.
3. La prima barra del gruppo è ora quella all'estremità opposta del gruppo.

	Direzione di espansione per il gruppo.
	Prima barra nel gruppo per cui è stato specificato Numero con spaziatura.
	Direzione di espansione per il gruppo.
	Prima barra nel gruppo per cui è stato specificato Numero con spaziatura dopo l'inversione.
