Sono fornite informazioni su come definire una rappresentazione in scala e personalizzare altre impostazioni grafiche per i carichi strutturali.
Come per gli altri elementi di Revit, è anche possibile personalizzare le impostazioni grafiche per i carichi. Oltre a queste impostazioni, è inoltre possibile personalizzare le frecce, le relative dimensioni e le distanze tra le frecce (per il carico lineare e il carico area) in Proprietà del tipo.
Per definire una rappresentazione in scala per i carichi
- Nella scheda Gestisci
gruppo Impostazioni, fare clic sull'elenco a discesa
(Impostazioni strutturali) e selezionare
Impostazioni strutturali.
- Nella finestra di dialogo Impostazioni strutturali, selezionare la scheda Visualizzazione scala carichi.
- Nella scheda Visualizzazione scala carichi, selezionare la casella Usa impostazioni di progetto per impostare un valore di scala per l'intero progetto definendo una lunghezza di rappresentazione minima e massima per tutti i carichi, sostituendo le impostazioni di scala del tipo.

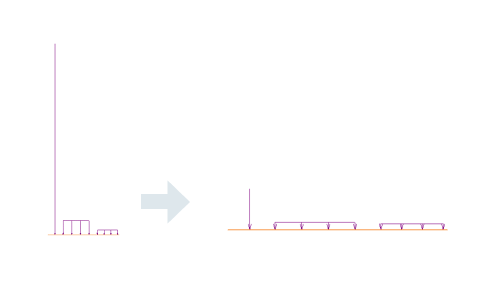

La definizione di una rappresentazione in scala per i carichi è utile nel caso in cui, nella stessa vista, siano presenti carichi rappresentati con differenze di scala notevoli in termini di valori.
