Esercizio 13
Precedente: Capitolo 19 | Successivo: Capitolo 20
In questo esercizio viene illustrato come utilizzare la finestra di dialogo Parete per misurare le forze idrodinamiche e i valori termici su una superficie o un gruppo di superfici.

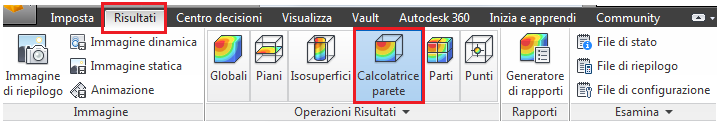

Fare clic su Calcolatore parete nella scheda Risultati:
Selezionare Ombreggiato dalla barra degli strumenti di Accesso rapido:
Per scegliere una superficie interna, è necessario nascondere le superfici esterne: fare clic su Vista (scheda) > Aspetto (gruppo) > Invisibilità superficie per nascondere le superfici anziché i volumi.

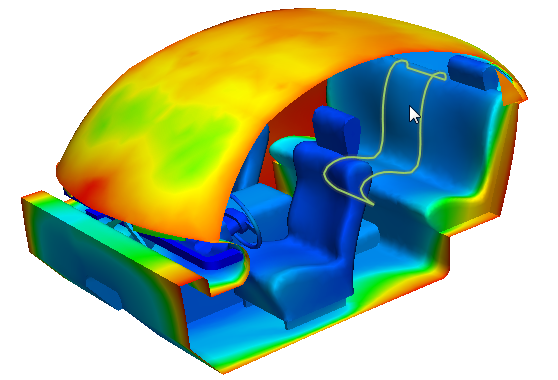

Nascondere le superfici laterali dell'abitacolo tenendo premuto CTRL e facendo clic con il pulsante centrale del mouse sulle superfici, quindi selezionare la sezione centrale del sedile posteriore:
Nella finestra di dialogo Risultati della parete, selezionare Pressione e Temperatura. Fare clic su Calcola.
Visualizzare i valori calcolati nella scheda Output.
Nota Ciò è particolarmente utile per determinare le temperature e le forze su una o più superfici.
