Importazione di geometria con problemi nel toolkit di valutazione modello (MAT)
Stiamo inserendo un file STEP per assicurarci che non vi siano modifiche in unità o nomi di parte. Avviare il software da uno strumento CAD può causare una lieve variazione nei risultati visualizzati.
Passaggio 1: avviare Autodesk® CFD e fare clic su Nuovo
Avviare Autodesk® CFD dal desktop o dal menu Start di Windows®:
Fare clic su Nuovo nella scheda Inizia e apprendi:
Passaggio 2: selezionare il file di modello

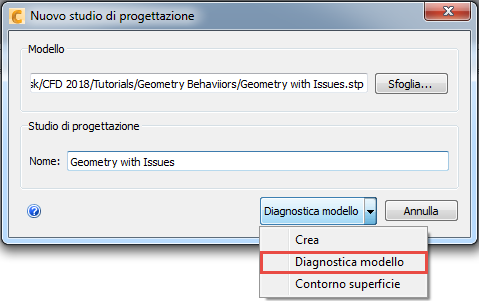

- Nella finestra di dialogo Nuovo studio di progettazione, fare clic su Sfoglia.
- Nella finestra di dialogo di gestione dei file, individuare la posizione dei file scaricati nella pagina precedente.
- Selezionare Geometry with Issues.stp
- Fare clic su Apri.
Passaggio 3: creare lo studio di progettazione
Immettere un Nome per il nuovo studio di progettazione. Si può scegliere qualsiasi nome.
Se Diagnostica modello non è l'opzione attiva, utilizzare il menu a discesa per selezionare Diagnostica modello.
Verrà aperto il toolkit di valutazione modello che esegue un'analisi diagnostica.
Nota Attendere che il toolkit di valutazione modello (MAT) completi l'analisi diagnostica.
