変換の使用

変換とは、作業中の 3D ワールドやワールド空間との相対的なオブジェクトの位置、方向、スケールの調整をいいます。

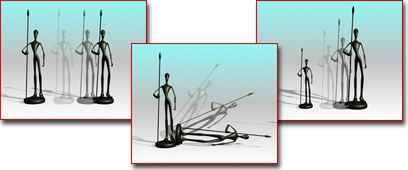

位置、回転、スケールを変更してモデルを変更

オブジェクトに適用できる基本的な変換方法は、3 種類あります。

さらに、4 つ目の変換コマンドを使用すると、基礎となるサーフェス上にオブジェクトを自動的に配置することができます。

この項では、次の項目に沿って、オブジェクトの変換方法と変換結果のアニメートの方法を簡単に説明します。

移動や回転の失敗

対応するコマンドが有効になっていて、目的のオブジェクトも選択されているのに、オブジェクトを移動または回転できないことがあります。この場合は、次のような原因が考えられます。

手順

メイン ツールバーを使用してオブジェクトを変換するには

  1. メイン ツールバーで、変換ボタンのいずれかをクリックします。変換ボタンには、 ([選択して移動](Select And Move))、 ([選択して回転](Select And Rotate))、 ([選択して均等にスケール](Select And Uniform Scale))の 3 つがあります。これらのボタンは、一般には、[移動](Move)、[回転](Rotate)、[スケール](Scale)といいます。

    また、別のオブジェクトのサーフェス上にオブジェクトを配置するには、[選択して配置](Select And Place)をクリックします。

  2. 変換するオブジェクトにマウスのカーソルを合わせます。
    • 目的のオブジェクトが既に選択されている場合は、カーソルが変化して変換を示します。
    • オブジェクトが選択されていない場合、カーソルは十字形になり、そのオブジェクトが選択できる状態であることを示します。
  3. マウスをドラッグし、変換を適用します。

    選択されていないオブジェクトの上でドラッグを開始すると、そのオブジェクトも選択状態になって変換されます。

    変換ギズモの使用を使用して、1 つまたは 2 つの軸への変換を簡単に制限できます。

変換をキャンセルするには:

クアッド メニューからオブジェクトを変換するには:

  1. 選択したオブジェクトを右クリックします。クアッド メニューに使用できる変換が表示されます。
  2. 変換を選択します。メイン ツールバーでも、同じ機能のボタンがアクティブになっています。
  3. オブジェクトをドラッグして変換を適用します。

[キー入力変換](Transform Type-In)ダイアログ ボックスを使用するには:

  1. [編集](Edit)メニュー [キー入力変換](Transform Type-In)を選択し、ダイアログ ボックスを表示します。
  2. 選択したオブジェクトに変換を適用します。
  3. 次のいずれかの操作を選択します。操作は切り替えることができます。
    • 軸の編集ボックスに値を入力し、Enter を押すと、変更が選択に適用されます。
    • 軸フィールドの編集ボックスをドラッグし、選択を更新します。
    • オブジェクトをドラッグして変換を適用し、変更結果をダイアログ ボックスで確認します。

たとえば、[移動](Move)がアクティブな場合、ダイアログ ボックスのフィールドには、選択したオブジェクトのワールド空間における絶対位置とオフセット位置が表示されます。オブジェクトを選択していない場合、編集ボックスはグレーで表示されます。

ステータス バーでキー入力変換を使用するには:

  1. オブジェクトまたはオブジェクトのグループを選択します。
  2. メイン ツールバーで、オブジェクトに対して実行する変換([移動](Move)、[回転](Rotate)、または[スケール](Scale))を選択します。
  3. ステータス バーで次のいずれかの操作を選択します。操作は切り替えることができます。
    • 軸の編集ボックスに値を入力し、Enter を押すと、変更が選択に適用されます。[絶対モード/オフセット モード](Absolute/Offset Mode)切り替えボタン([X]、[Y]、[Z]フィールドの右)を使用して、絶対値の入力とオフセット値の入力を切り替えることができます。絶対値は、ワールド空間に対する値です。オフセット値は、選択の現在の位置、方向、および寸法に対する相対値です。
    • 軸フィールドの編集ボックスをドラッグし、選択を更新します。
    • オブジェクトをドラッグして変換を適用し、変更結果を[X]、[Y]、[Z]フィールドで確認します。
      ヒント: [Z]編集ボックスが隠れていて見えないときには、手の形をしたパン カーソルを表示させた状態で、ツールバーの[キー入力変換](transform type-in)部分をドラッグします。
