ユーザ指定の設定を持つ勾配屋根を作成するには

指定した設定を持つ勾配屋根を追加するには、次の手順を実行します。 単一勾配または二重勾配の屋根オブジェクトを作成できます。

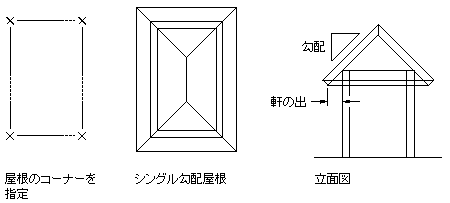

単一勾配屋根を作成

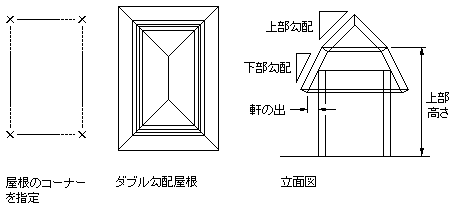

二重勾配屋根を作成

  1. 使用する屋根ツールを含むツール パレットを開き、ツールを選択します。

    または、次のように操作することもできます。 [ホーム]タブ[作図]パネル[屋根スラブ]ドロップダウン[屋根]をクリックします.

  2. プロパティ パレットで、[基本]を展開し、[次のエッジ]を展開します。
  3. [形状]で、[単一勾配]または[二重勾配]を選択します。
  4. [軒の出]の値を入力します。
  5. [下への勾配]を展開し、[屋根高さ]、[ライズ]、[勾配]の値を入力します。

    屋根高さは、屋根の一番低いエッジ(軒の出の始点)での屋根の下面の高さです。 これは通常、屋根が配置される壁の上面の高さです。

  6. 二重勾配屋根の場合は、[上部屋根勾配]を展開し、[上部の高さ]、[ライズ]、[勾配]の値を入力します。
    ヒント: 希望する設定を指定後、プロパティ パレットを移動または非表示にして、作図領域を広く表示することができます。
  7. 作図領域で、屋根の各コーナーの点を指定します。
  8. 点の指定が終了したら、[Enter]を押します。
