外部参照図面で使用する表示設定を変更するには

ホスト図面で添付またはオーバーレイとして参照される外部参照図面の表示設定を変更するには、次の手順を実行します。

注: 外部参照オーバーレイとして挿入されたときに図面が常に独自の表示設定を使用するよう指定した場合は、ホスト図面に外部参照オブジェクトを表示するために使用する表示設定を変更できません。

1. 異なる表示設定を指定する外部参照図面を含むホスト図面を開きます。
2. 変更する外部参照図面を選択して右クリックし、[オブジェクト表示を編集]をクリックします。
3. [外部参照の表示]タブをクリックします。

   タブの設定が使用できない場合は、この外部参照オーバーレイで使用されている表示設定を変更できません。

4. [ホスト図面に設定された表示設定の優先]を選択します。
5. 使用する表示設定を選択します。

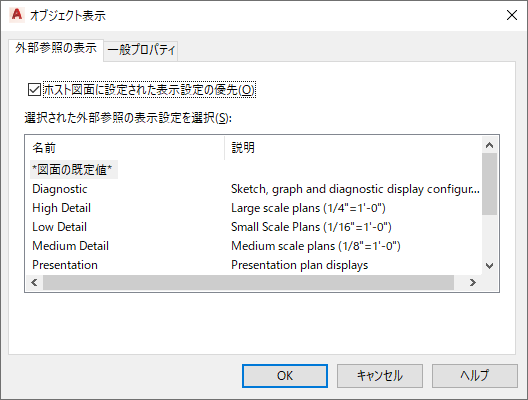

   外部参照図面の表示設定から表示設定を選択

   表示設定の一覧には、外部参照図面で使用できる表示設定が表示されます。ホスト図面で指定されている既定の表示設定を使用する場合は、[図面の既定値]を選択します。

6. [OK]をクリックします。
7. 必要に応じて [表示]タブ [外観]パネル [再生成]ドロップダウン [図面とビューポートを更新]をクリックし、 新しい表示設定を表示するように表示を更新します。
   注: あるいは、コマンド プロンプトで rea (Regenerate All)と入力します。
