ポリラインを壁モディファイヤに変換するには

開いたポリラインから壁モディファイヤを作成するには、次の操作を実行します。 壁モディファイヤの位置にポリラインを描くことも、作成したモディファイヤを壁に投影することもできます。 ポリラインは閉じていてはなりません。

ポリラインを壁プラン モディファイヤに変換する

作成した壁モディファイヤは、指定の壁に追加され、壁モディファイヤ スタイルとして保存されて、他の壁に適用できるようになります。

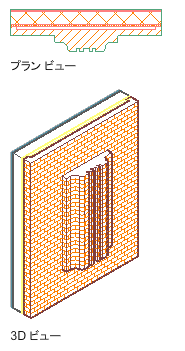

プラン ビューおよび 3D ビューにおける壁プラン モディファイヤ

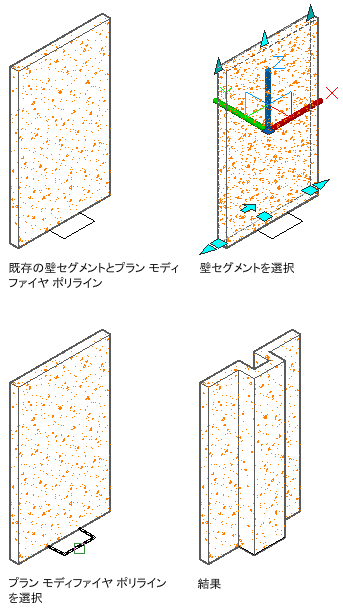

1. 壁モディファイヤの形状のポリラインを描きます。
2. 壁モディファイヤを適用する壁を選択します。
3. [壁]タブ[修正]パネル[プラン モディファイヤ]ドロップダウン[ポリラインを壁モディファイヤに変換]をクリックします.
4. ポリラインを選択します。
5. 選択したポリラインを消去するには y と入力し、ポリラインを図面に残すには n と入力します。
6. ポリラインから作成された壁モディファイヤ スタイルの名前を入力して、[OK]をクリックします。
7. 壁モディファイヤを適用する壁コンポーネントを選択します。
8. 壁モディファイヤの形状で選択したコンポーネントの反対側の面をオフセットするには、[反対側の面をオフセット]を選択します。

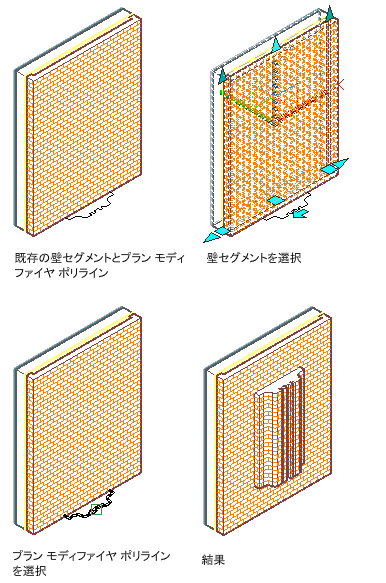

   壁プラン モディファイヤを適用して反対側のコンポーネントの面をオフセットする

9. 壁コンポーネント上でモディファイヤの垂直位置を指定します。

   次の操作を行いたい場合	次のように操作します
   壁モディファイヤの始点高さを指定するには	[始点高さオフセット]に値を入力し、壁の上面、壁の基準高さ、壁の位置合わせ線、壁の下面のどれからオフセットを行うかを指定します。
   壁モディファイヤの終点高さを指定するには	[終点高さオフセット]に値を入力し、壁の上面、壁の基準高さ、壁の位置合わせ線、壁の下面のどれからオフセットを行うかを指定します。

   地面方向に位置を指定するには、オフセット値を負の値にします。

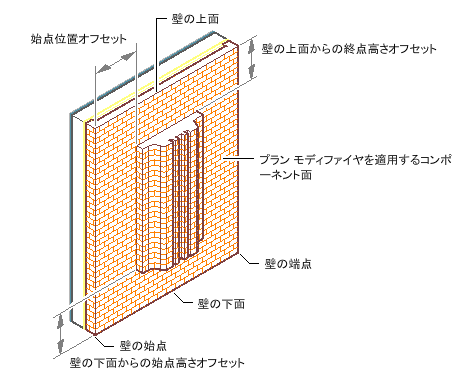

   壁プラン モディファイヤ位置パラメータ

10. [OK]をクリックします。
