エッジを使用して屋根スラブをマイター接続するには

交差しない 2 つの屋根スラブをマイター接続するには、次の手順を実行します。

マイター接続する特定のエッジを選択できます。 スラブ全体をトリムすることなく、重なっている屋根スラブのエッジをマイター接続できます。 ただし、これを行うためには、さらに頂点を挿入しなければならないこともあります。 各屋根スラブの 1 つのエッジだけがマイター接続されます。

屋根スラブの複数のエッジをマイター接続する必要がある場合は、それらのエッジを他の屋根スラブと重なるようにストレッチして、交点でマイター接続してください。

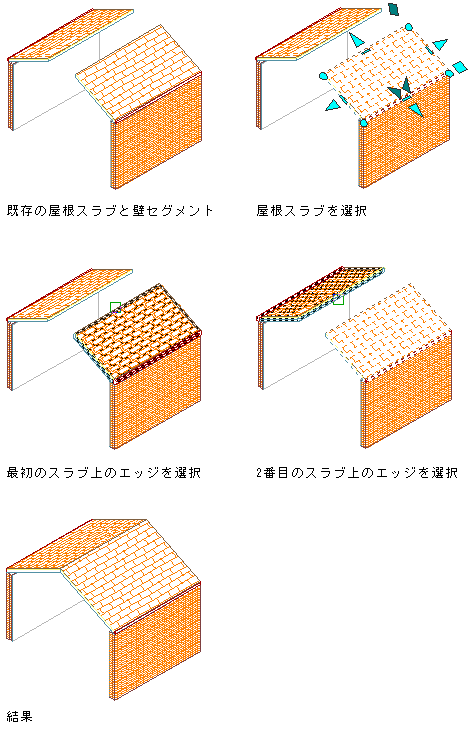

エッジで屋根スラブをマイター接続

1. マイター接続する 2 つのスラブの 1 つを選択します。

   次のオブジェクトを選択した場合...	次のように操作します...
   スラブ	[スラブ]タブ [修正]パネル [マイター接続]をクリックします.
   屋根スラブ	[屋根スラブ]タブ[修正]パネル[マイター接続]をクリックします.

2. 屋根スラブの選択したエッジをマイター接続するには、e と入力します。
3. 最初の屋根スラブの 1 つのエッジを選択します。
4. 2 番目の屋根スラブの 1 つのエッジを選択します。
