プロパティ パレットの[ルーフ ライン/フロア ライン]ワークシートで次の作業を行うには、次の操作を実行します。
- 壁のルーフ ラインやフロア ラインの頂点を追加、移動、除去する
- 頂点を追加して状態を定義したルーフ ラインに切り妻やステップを追加したり、同様のフロア ラインにステップを追加する
ルーフ ラインやフロア ラインをグラフィカルに編集することもできます。
- 変更する壁をダブルクリックします。
- [詳細]を展開し、[ワークシート]を展開します。
- [ルーフ/フロア ライン]を選択します。
- [ルーフ ラインを編集]または[フロア ラインを編集]を選択します。
ルーフ ラインの頂点を変更
編集する別のラインを選択すると、ダイアログ ボックス内のイメージのアクティブな頂点が変更されます。 壁に加えた変更が、ダイアログ ボックス内のイメージに反映されます。
- 頂点を追加するには、[頂点を挿入]をクリックします。 新しい頂点の水平オフセットと垂直オフセットを指定し、それぞれのオフセット距離を入力して、[OK]をクリックします。

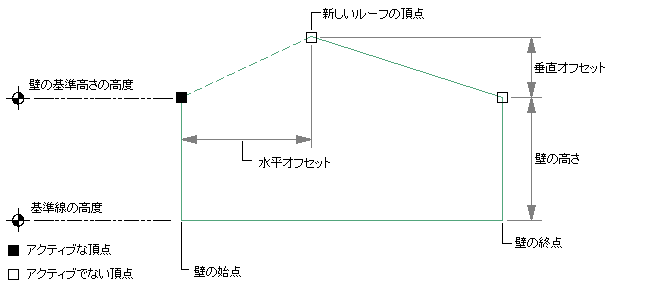

次の図は、頂点を追加して壁のルーフ ラインを修正する様子を示しています。
頂点を追加して壁のルーフ ラインを修正

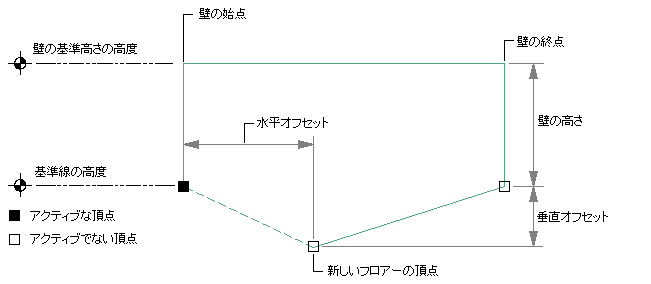

次の図は、頂点を追加して壁のフロア ラインを修正する様子を示しています。
頂点を追加して壁のフロア ラインを修正する
- 頂点を移動するには、表または図から頂点を選択し、[頂点を編集]をクリックします。新しい頂点の水平オフセットと垂直オフセットを指定し、それぞれのオフセット距離を入力して、[OK]をクリックします。
- 頂点を削除するには、頂点を選択して、[頂点を削除]をクリックします。
選択した頂点が削除され、2 つの隣接する頂点間にラインが自動的に引かれます。
- ルーフ ラインまたはフロア ラインを反転するには、[反転]をクリックします。
- [OK]をクリックします。
