次のように壁のルーフ ラインやフロア ラインのジオメトリを編集するには、次の操作を実行します。
- 切り妻を追加、修正、除去する
- ステップを追加、修正、除去する
- ルーフ ラインまたはフロア ラインをポリライン、または屋根、屋根スラブ、スラブ、階段などの他のオブジェクトに投影する
- 頂点とエッジを追加および調整することにより、ルーフ ラインまたはフロア ラインの状態を独自に作成する
- 壁自体は反転しないで壁のルーフ ラインまたはフロア ラインを反転する
- 壁のルーフ ラインまたはフロア ラインへの変更をすべて除去する
ルーフ ラインとフロア ラインの編集は、プロパティ パレットの[ルーフ ライン/フロア ライン]ワークシートで行うこともできます。

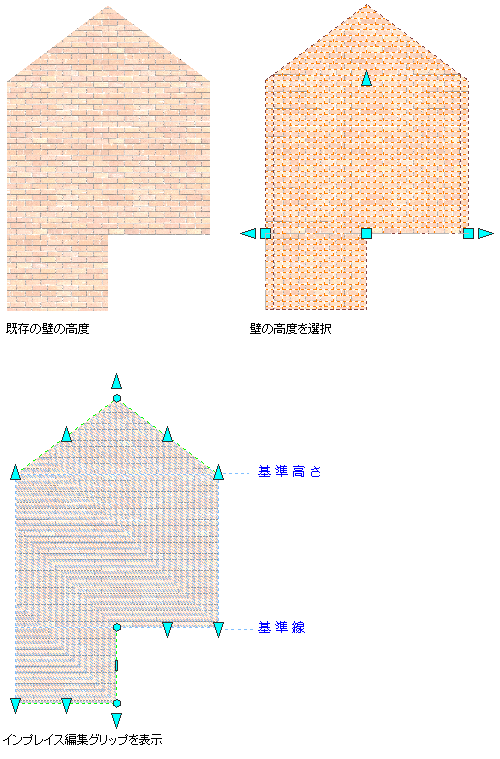

インプレイス編集グリップを表示
注: ルーフ ラインまたはフロア ラインをポリラインに投影する場合は、この手順を開始する前に、ポリラインを作成してください。
- 変更するルーフ ラインまたはフロア ラインがある壁を選択します。
をクリックします。 ルーフ ラインとフロア ラインのジオメトリを編集するために、一時的な輪郭が作成されます。
インプレイス編集グリップを表示
- 注: 編集作業を実行した後で別の編集作業を実行するには、輪郭を再び選択しなければならないことがあります。輪郭を編集します。
次の操作を行いたい場合... 次のように操作します... ルーフ ラインまたはフロア ラインに切り妻を追加するには 輪郭を選択し、 をクリックします。
ルーフ ラインまたはフロア ラインを選択します。 ルーフ ラインまたはフロア ラインにステップを追加するには 輪郭を選択し、 をクリックします。
ルーフ ラインまたはフロア ラインを選択します。 ルーフ ラインまたはフロア ラインの形状を変更するには 輪郭を選択し、ルーフ ラインを移動グリップ、フロア ラインを移動グリップ、頂点グリップ、エッジ グリップを使って形状を調整します。 ルーフ ラインまたはフロア ラインに頂点を追加するには 輪郭を選択し、 をクリックします。
新しい頂点ごとに点を選択して、[Enter]を押します。 ルーフ ラインまたはフロア ラインから頂点を除去するには 輪郭を選択し、
をクリックします。除去する頂点を選択して、[Enter]を押します。 ルーフ ラインまたはフロア ラインをポリラインに投影するには 輪郭を選択し、 をクリックします。
ルーフ ラインまたはフロア ラインを選択して、ポリラインを選択します。そのジオメトリを残すには[Enter]を押し、消去するには y と入力します。 ルーフ ラインまたはフロア ラインを、階段や屋根などの他のオブジェクトに投影するには 輪郭を選択し、 をクリックします。
ルーフ ラインまたはフロア ラインを選択して、オブジェクトを選択します。 ルーフ ラインまたはフロア ラインを反転するには 輪郭を選択し、 をクリックします。
ルーフ ラインまたはフロア ラインを選択します。 ルーフ ラインを壁の基準高さに復元するか、フロア ラインを壁の基準線に復元するには 輪郭を選択し、 をクリックします。
ルーフ ラインまたはフロア ラインを選択します。 注: 編集済みのルーフ ラインまたはフロア ラインに切り妻またはステップを追加するには、まず削除ツールを使って、既存のルーフ ラインまたはフロア ラインの状態を除去してください。 - 変更を保存または破棄します。
次の操作を行いたい場合 次のように操作します... ルーフ ラインおよびフロア ラインを編集前の形状に復元するには をクリックします。
変更を保存するには をクリックします。
編集済みの輪郭を使用して壁のジオメトリが定義されます。
