シート ビュー レイヤ設定がビュー図面のモデル空間のレイヤ設定から更新されるようにプロジェクトを設定することができます。
同期するレイヤ設定には次のものがあります。
- レイヤの状態(オン/オフ、フリーズ解除/フリーズ)
- ビュー図面にネイティブなレイヤのレイヤ プロパティ(レイヤ、色、線種、印刷スタイル)
- 構成と要素によってビュー図面にアタッチされた外部参照のレイヤ

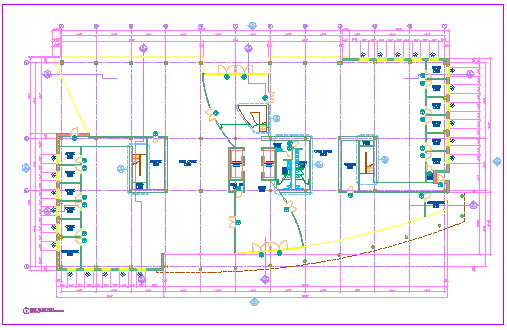

外部参照に依存するレイヤ変更のあるビュー図面
ビューのレイヤ設定のあるシート ビュー
シート ビューでビュー図面のレイヤ設定を使用するには、次の条件を満たす必要があります。
- [プロジェクト プロパティ]ダイアログ ボックスで、ビュー図面レイヤをシート ビュー レイヤと同期する設定をアクティブにする必要があります。
- ビュー図面とシート図面の両方で、VISRETAIN 変数を 1 に設定する必要があります。
- AutoCAD セッションの VPLAYEROVERRIDESMODE 変数を 1 に設定する必要があります。
- ビュー図面とシート図面のあるプロジェクトを現在アクティブなプロジェクトにする必要があります。プロジェクトが現在アクティブではない状態でプロジェクト ナビゲータ以外からシート図面を開いた場合、同期は実行されません。最後に正常に実行された同期のレイヤ設定が有効になったままです。
- レイヤの同期は、ビュー図面とシート図面がプロジェクト コンテキスト内にある場合にのみ実行されます。ビュー図面とシート図面のいずれかがプロジェクトから切り離されている場合、AutoCAD VISRETAIN の標準の動作により外部参照レイヤ設定の解決方法がコントロールされます。両方のファイルをプロジェクトに登録し直した場合、ビューとシート レイヤを再び同期できます。
- シート ビューの作成後、ビュー図面レイヤをシート ビュー レイヤと同期するようにプロジェクトを設定した場合、既存のシート ビューを閉じてから開き直すか、外部参照を再ロードして同期を実行します。
- 前バージョンのソフトウェアの旧式のプロジェクトで、ビュー図面レイヤをシート ビュー レイヤと同期するように設定した場合、シート ビューをビュー図面に手動でリンクする必要がある場合があります。シート ビューをリンクする必要がある場合、図面エクスプローラに警告アイコン
が表示されます。この場合、シート ビューをビュー図面にリンクします。
ビュー図面レイヤとシート ビュー レイヤの同期は、次の場合に実行されます。
- 外部参照のロード、再ロード
- シートのバックグラウンド印刷、パブリッシュ
ビュー図面レイヤをシート ビュー レイヤと同期するようにプロジェクトを設定した場合、AutoCAD の標準の動作と異なるのは次の動作です。
- ビュー図面のモデル空間でレイヤがオフになるかフリーズされた場合、同期されたシート ビューのレイヤはフリーズされます。
- 印刷とパブリッシュ出力には同期されたシート ビューが含まれます。ただし、アクティブなシートをフォアグラウンド印刷する場合は例外で、シート ビューの現在の表示設定が使用されます。その他の場合はすべて、開いたシート ビューが同期されない場合でも、出力には、更新、同期されたレイヤ設定が表示されます。
- シートの e-トランスミットの際にはレイヤ設定の同期は実行されません。
シート ビューをコピーするか切り取って貼り付けた場合、新しいコピーは元のソース ビューにはリンクされません。モデル空間ビューの複数のシート ビューを作成するには、モデル空間ビューをもう一度シート上にドロップします。これにより、同じモデル空間ビュー コンテンツを持つ新しいシート ビューが作成されます。
複数のモデル空間ビューがあるビュー図面をシート上にドラッグすると、シート ビュー レイヤは、すべてのシート ビューが作成されてからビュー図面と同期されます。
ビュー図面レイヤをシート ビュー レイヤと同期するようにプロジェクトが設定されている場合、モデル空間ビューにアタッチされた AutoCAD レイヤ スナップショットは無視されます。ビュー図面レイヤがシート ビュー レイヤと同期しないようにプロジェクトが設定されている場合、レイヤ スナップショット設定は保持されます。ただし、AutoCAD レイヤ スナップショットが作成されたときに存在しなかったレイヤは、ビュー図面でフリーズされているかフリーズ解除されているかにかかわらず、シート ビューではフリーズされます。レイヤ マネージャでは、新しいレイヤも不一致なレイヤとしてリストされます。
シート ビューの表示設定
ビュー図面レイヤをシート ビュー レイヤと同期するようにプロジェクトが設定されている場合、ビュー図面の表示設定が変更されてもシート ビューでは更新されません。最初シート ビューで使用された表示設定は、ビュー図面またはモデル空間ビューが最初にシート図面で参照された場合にアクティブな設定と同じになります。ただし、シート ビューで変更された場合は例外です。シート ビュー内でビュー図面の表示設定を更新するには、次のいずれかの方法を使用します。
- シート ビューをダブルクリックして直接編集し、シート ビュー内で表示設定を変更します。
- 新しいシート図面を作成し、ビュー図面を希望の表示設定で参照します。
シート ビューのビューポート レイヤの優先
AutoCAD Architecture 2024 ツールセット で作成されたシート ビューでは、ペーパー空間ビューポートで優先レイヤを設定できます。ビュー図面レイヤをシート ビュー レイヤと同期するようにプロジェクトが設定されている場合、シート ビュー内のビューポート固有の優先設定は、ビュー図面の外部参照がシート ビューで再ロードされたときに上書きされます。同期の設定がされていない場合、シート ビュー固有の優先設定は通常のビューポート レイヤの優先設定として動作します。この場合、ビューから実行された外部参照に依存するレイヤ変更は、シート内の優先ビューポートとしてマークされます。
