図面ファイル(DWF、DWS、および DWT)に保存した画層状態を読み込んだり、画層状態(LAS)ファイルから直接読み込むことができます。
現在の図面には存在しないレイヤが含まれる図面から画層状態を読み込んだ場合、これらのレイヤは現在の図面に読み込まれます。
画層状態が図面から読み込まれ、現在の図面ではロードできないか使用できない線種または印刷スタイルなどのレイヤ プロパティが画層状態に含まれている場合、そのプロパティが自動的にソース図面から読み込まれます。
画層状態が LAS ファイルから読み込まれ、現在の図面にはない線種または印刷スタイル プロパティが含まれている場合、そのプロパティは復元できません。
現在の図面の画層状態と重複した画層状態を読み込むときは、既存の画層状態を変更するか、読み込まないかを選択できます。
- 必要に応じて、
をクリックして[画層プロパティ管理]を開きます。
をクリックして、[画層状態管理]を開きます。 - [読み込み]をクリックします。
- [画層状態を読み込む]ダイアログ ボックスで、画層状態を読み込むファイルのファイル形式を選択します。
- DWG: 図面ファイルから画層状態を読み込む
- DWS: 図面標準ファイルから画層状態を読み込む
- DWT: 図面テンプレートから画層状態を読み込む
- LAS: 保存、書き出された画層状態を直接読み込む
- 目的のファイルを選択し、[開く]をクリックします。

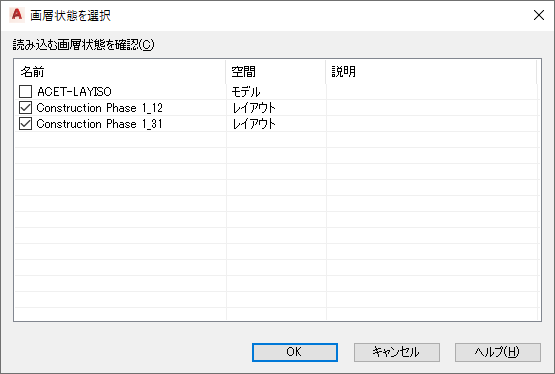

- 保存した画層状態が複数含まれる DWG、DWS、または DWT ファイルを選択した場合、[画層状態を選択]ダイアログ ボックスで目的の状態を選択し、[OK]をクリックします。
- LAS ファイルを選択した場合、読み込みに成功すると、画層状態をすぐに現在の図面に復元するかどうかを確認するメッセージが表示されます。 復元するには[はい]をクリックし、復元しないで読み込むには[いいえ]をクリックします。
