スペースのジオメトリを変更した場合、スペース サーフェスにアタッチされた開口部に対する結果はさまざまです。
3D 自由形状スペースの形状を変更する
3D 自由形状スペースには、直方体、角錐、変則的な自由形状など、多数のジオメトリがある可能性があります。 スペースのジオメトリを変更すると、スペース サーフェスの開口部に以下のような影響があります。
- サーフェスを削除または移動し、サーフェスとそれに含まれる開口部が同じ平面上に存在しなくなると、開口部は削除されます。
- 開口部に影響がないようにサーフェスを編集すると、開口部は変更されずに保持されます。
- サーフェスを分割し、開口部が分割線と交差していると、開口部は 2 つの開口部に分割されます。 注: スペース ジオメトリを変更することでサーフェスの総数が変わる場合は、開口部は削除されるか、場合によっては別のサーフェスに移動されます。
ジオメトリ タイプを変更する
3D 自由形状スペースと押し出し 3D スペースは相互に変換することができます。 これにより、その中に含まれている開口部にさまざまな影響があります。
- 押し出し 3D スペースを 3D 自由形状スペースに変換すると、すべての開口部が同じ位置、形状、面積で保持されます。 開口部のグリップは、押し出し 3D スペース サーフェス開口部のグリップに変わります。

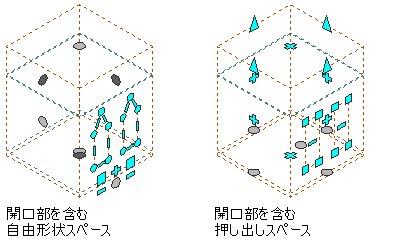

押し出しスペース サーフェスおよび自由形状スペース サーフェス上の開口部を表示する
- 3D 自由形状スペースを押し出し 3D スペースに変換すると、水平な屋根または床サーフェスの開口部は、押し出し 3D スペースの屋根または床に残ります。 ベース輪郭と交差するサーフェスの開口部は、それぞれのエッジ サーフェス上に保持されます。 これ以外の開口部はすべて失われます。 保持される開口部は長方形に変更され、開口部の面積は同じままになります。

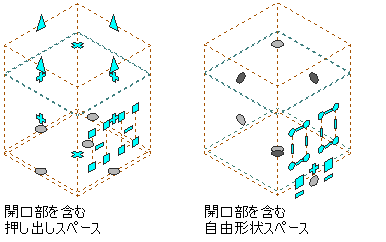

自由形状スペース サーフェスおよび押し出しスペース サーフェス上の開口部を表示する
- 押し出し 3D スペースまたは 3D 自由形状スペースが 2D スペースに変更されると、サーフェスの開口部はすべて失われます。
自動調整を変更する
自動調整スペースと自動調整されないスペースは相互に変換することができます。 これにより、その中に含まれている開口部にさまざまな影響があります。
自動調整スペースの開口部は、境界壁にある開口部によって生成されます。たとえば、境界壁に窓やドアがあると、窓やドアの形状の開口部がスペースに挿入されます。
- 自動調整押し出し 3D スペースを自動調整でない押し出し 3D スペースに変換すると、すべての開口部が元の位置に保持されますが、編集グリップが追加されます。 元の開口部の形状が長方形でない場合は、開口部の形状は、元の形状と同じ面積を持つ長方形に変更されます。
- 自動調整 3D 自由形状スペースを自動調整されない 3D 自由形状スペースに変換すると、すべての開口部は同じ位置、サイズ、形状で保持され、編集グリップが追加されます。
