輪郭に基づくオブジェクトとオブジェクト コンポーネントをインプレイス編集できます。輪郭の形状を変更したり、リングを追加、除去したりできます。また、輪郭によっては、挿入点を移動できます。
次のオブジェクトは、輪郭に基づかせることも、インプレイス編集可能な輪郭に基づくコンポーネントを含むこともできます。
- 押し出しマス要素
- 回転マス要素
- スラブ エッジと屋根スラブ エッジ(鼻隠しと軒天井)
- ドア フレーム
- 窓フレーム
- 開口部フレーム
- ドアまたは窓の組子
- 手すりのハンドレール、上部手すり、下部手すり、および支柱
- カーテン ウォールまたはカーテン ウォール ユニットのフレームおよびマリオン
- 組合せ窓のフレームおよびマリオン
- 壁のスイープ
注: 上記にリストしたオブジェクトでインプレイス編集機能が利用できるのは、オブジェクトの 1 つまたは複数のコンポーネントが輪郭に基づいている場合だけです。
例 1: 輪郭に基づくカーテン ウォール フレーム

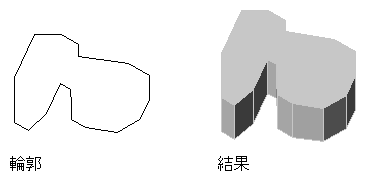

例 2: 輪郭から押し出されたマス要素

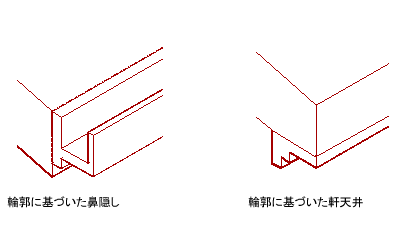

例 3: 輪郭に基づく屋根スラブ鼻隠しおよび軒天井
