窓が固定されている壁幅に沿って窓の水平位置を変更するには、次の手順を実行します。

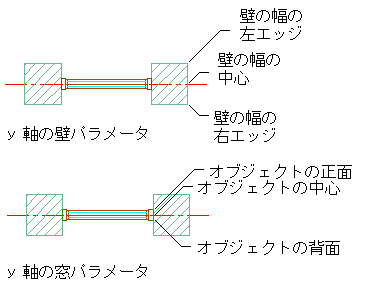

Y 軸パラメータに沿った窓の位置
- 変更する窓を選択し、そのうちの 1 つをダブルクリックします。
- プロパティ パレットで、[基本]を展開し、[位置]を展開します。
- [固定]をクリックします。
- Y 軸に沿って固定の参照点を選択します。
次の操作を行いたい場合 次のように操作します 壁の左エッジを参照点として使用するには [基点]で[壁の幅の左エッジ]を選択します。 壁の中央を参照点として使用するには [基点]で[壁の幅の中央]を選択します。 壁の右エッジを参照点として使用するには [基点]で[壁の幅の右エッジ]を選択します。 - 窓を配置する位置の、参照点からの距離を入力します。
負の値を使用すると、終点から始点へ、計測が行われます。
- 窓の計測宛先を選択します。
次の範囲を計測する場合... 次のように操作します 窓の前面を計測宛先として使用するには [宛先]で[オブジェクトの正面]を選択します。 窓の中央を計測宛先として使用するには [宛先]で[オブジェクトの中心]を選択します。 窓の背面を計測宛先として使用するには [宛先]で[オブジェクトの背面]を選択します。 - [OK]をクリックします。
