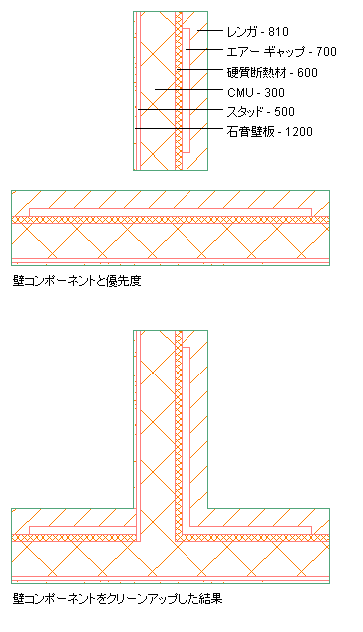

コンポーネントの優先度により、各壁コンポーネントを交差する壁のコンポーネントでクリーンアップする方法が決まります。 コンポーネント インデックス番号が小さいほど、コンポーネントが他の壁と交差するときの優先度が高くなります。
壁のクリーンアップ優先度
次の表に、AutoCAD Architecture 2024 ツールセット カタログに付属の壁スタイルのサンプルに使われているコンポーネントの既定のクリーンアップ優先度を示します。壁スタイルや個々の壁の壁コンポーネントに異なる優先度を割り当てて、他の壁でのクリーンアップをコントロールすることができます。
| コンポーネント | インデックス |
|---|---|
| エアー ギャップ | 700 |
| エアー ギャップ(レンガ間) | 805 |
| エアー ギャップ(CMU 間) | 305 |
| エアー ギャップ(スタッド間) | 505 |
| レンガ | 800 |
| レンガ ベニヤ | 810 |
| 隔壁 | 1800 |
| 据付棚 - バックスプラッシュ | 2030 |
| 据付棚 - 基礎 | 2010 |
| 据付棚 - カウンター | 2020 |
| 据付棚 - 上部 | 2000 |
| CMU | 300 |
| CMU ベニヤ | 350 |
| コンクリート | 200 |
| コンクリート(基礎) | 200 |
| ガラス | 1200 |
| GWB | 1200 |
| GWB (X) | 1200,1210,1220,1230 |
| 断熱材(CMU/レンガ、スタッド/レンガ) | 600 |
| 金属パネル | 1000 |
| 成形済みパネル | 400 |
| 硬質の断熱材(レンガ) | 404 |
| 羽目板 | 900 |
| 化粧しっくい | 1100 |
| スタッド | 500 |
| 洗面所の間仕切り | 3000 |
