窓が固定されている壁に沿って窓の水平位置を変更するには、次の手順を実行します。
コーナー窓を挿入するときは、最初に指定する壁が固定壁になります。

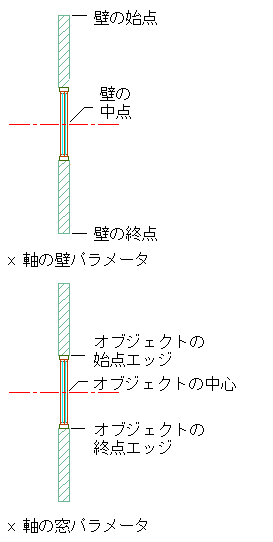

X 軸パラメータに沿った窓の位置
- 変更する窓を選択し、そのうちの 1 つをダブルクリックします。
- プロパティ パレットで、[基本]を展開し、[位置]を展開します。
- [固定]をクリックします。
- X 軸に沿って固定の参照点を選択します。
次の操作を行いたい場合 次のように操作します 壁の始点を参照点として使用するには [壁(X)に沿った位置]の[基点]で[壁の始点]を選択します。 壁の中点を参照点として使用するには [壁(X)に沿った位置]の[基点]で[壁の中点]を選択します。 壁の終点を参照点として使用するには [壁(X)に沿った位置]の[基点]で[壁の終点]を選択します。 - 窓を配置する位置の、参照点からの距離を入力します。
負の値を使用すると、終点から始点へ、計測が行われます。
- 窓の計測宛先を選択します。
次の範囲を計測する場合... 次のように操作します 窓の始点エッジを計測宛先として使用するには [宛先]で[オブジェクトの始点エッジ]を選択します。 窓の中央を計測宛先として使用するには [宛先]で[オブジェクトの中心]を選択します。 窓の終点エッジを計測宛先として使用するには [宛先]で[オブジェクトの終点エッジ]を選択します。 - [OK]をクリックします。
