窓敷居の表示を指定するには

窓敷居プラン表示レベルで、窓の窓敷居寸法を変更するには、次の操作を実行します。

1. 窓をダブルクリックします。
2. [表示]タブをクリックします。
3. [一般]カテゴリの[表示コンポーネント]で、[*なし*]が選択されていることを確認します。
4. [表示コントロール]で、[このオブジェクト]を選択します。
   注: 図面のすべての窓に変更を適用するには、[図面の既定設定]を選択します。このスタイルのすべての窓に変更を適用するには、[窓スタイル:<スタイル名>]を選択します。
5. [表示レベル]で、[窓敷居プラン]を選択します。
6. 必要に応じて、[オブジェクト表示プロパティ] [詳細]を展開し、 (敷居寸法)をクリックします。
7. [敷居寸法]ワークシートで、敷居の延長寸法と奥行き寸法を入力します。

   窓敷居コンポーネント A と Bは開口部の外側にあります。 敷居コンポーネント C、D は、窓の内側に対するものです。

8. [OK]をクリックします。
9. [表示コンポーネント]ドロップダウン リストで、個々の敷居コンポーネントの電球アイコンをクリックし、必要に応じて表示をオンまたはオフにします。

敷居寸法と表示の設定には、窓のコンテキスト メニューから、次の方法でアクセスして修正することもできます。

1. 変更する窓を選択して右クリックし、[オブジェクト表示を編集]をクリックします。
2. [表示プロパティ]タブをクリックします。
3. 変更内容を表示する表示レベルを選択し、[オブジェクトの優先設定]を選択します。

   太字の表示レベルが、現在の表示レベルです。

4. 必要な場合は をクリックします。
5. [その他]タブをクリックします。

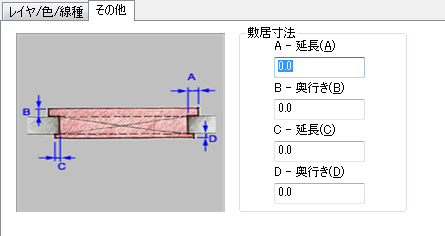

   窓敷居の寸法

6. [敷居寸法]に、敷居の延長寸法と奥行き寸法を入力します。
7. 必要に応じて、[レイヤ/色/線種]タブの[表示]でアイコンをクリックし、個々の敷居表示コンポーネントの表示をオンにします。
8. [OK]を 2 回クリックします。
