シートを作成するには

新しいシートを作成するには、次の操作を実行します。既定では、新しいシートはそれぞれ新しいシート図面に作成されます。

クイックアクセスツールバーの[プロジェクトナビゲータ] をクリックします。
[シート]タブをクリックし、タイトルバーの (シートセットビュー)をクリックします。
次のいずれかの方法を使用して、プロジェクトに新しいシートを追加します。
- 新しいシートを配置するサブセットを右クリックして、[新規作成] [シート]をクリックします。
- [シート]タブ下部のツールバーで、をクリックします。
新しいシートを作成するたびにプロンプトが表示されるように選択した場合には、シートテンプレートを作成するためのプロンプトが表示されます。図面テンプレートとレイアウトを DWT、DWG または DWS ファイルからシートテンプレートとして選択し、[OK]をクリックします。
新しいシートを作成するときにシートテンプレートを作成しないように選択した場合は、プロジェクトシートセットまたはシートサブセットで定義された既定のものが使用されます。

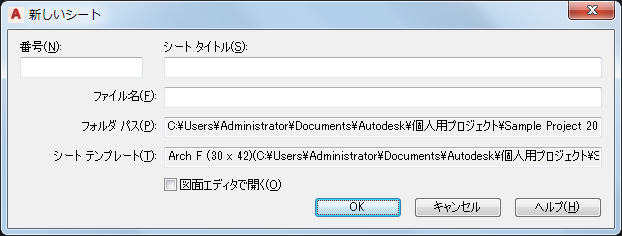

印刷用シートのプロパティを定義します。

次の操作を行いたい場合	次のように操作します
新しいシートに番号を付けるには	番号を入力します。プロジェクト設定でプロジェクト接頭語を選択した場合は、接頭語がファイル名のところでシート番号より前に配置されます。
シートのタイトルを入力するには	[シートタイトル]の下にテキストを入力します。シートタイトルでは、カンマ、アンパサンド、セミコロンを使用できます。シートタイトルは、次の場所で使用されます: 図面エクスプローラ内のシートの名前を表示するためシートリスト内のシートの名前を表示するためシート図面内のシートレイアウトの名前を表示するため
シートのファイル名を入力するには	[ファイル名]の下に入力します。
シートを保存するフォルダを変更するには	プロジェクトプロパティで定義されているフォルダパスが表示されます。このフィールドは読み込み専用です。
新しいシートテンプレートを選択するには	テンプレートパスを入力します。

注: 倉庫フォルダとシートセットテンプレートの設定が読み込み専用の場合、これらの設定はシートサブセットで定義されます。変更するには、シートサブセットのプロパティを変更する必要があります。

新しいシートには、2 つの場所からアクセスできます:

シートセットビューでは、新しいシートは作成したシートサブセットの下に表示されます。
エクスプローラビューでは、シート図面およびシートはシートを保存したフォルダカテゴリの下に表示されます。

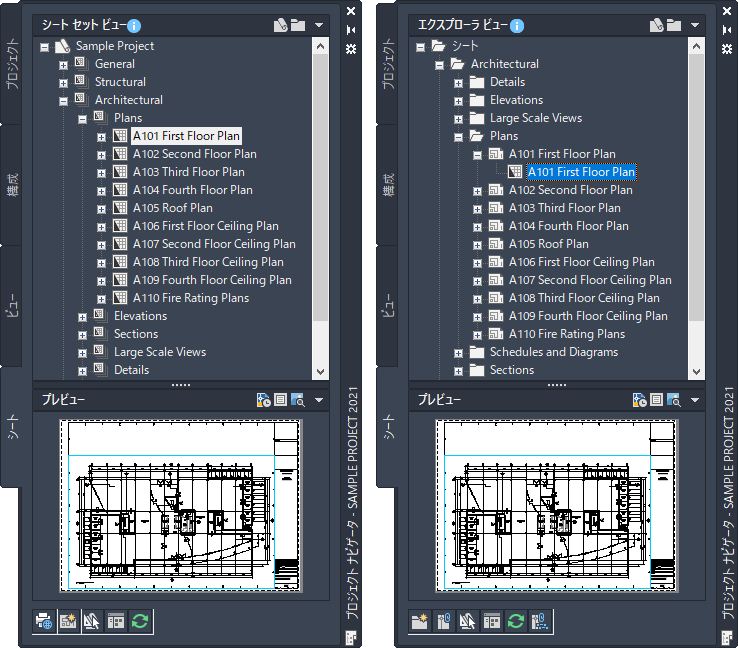

プロジェクトのシートセットタブ(左)とエクスプローラビュー(右)

既定ではこれらは同じ編成ですが、プロジェクトのセットアップにより、これら 2 つの場所で異なる名前と構造を使用できます。
