[配線のタグ付け]ダイアログ ボックス

図面プロパティで指定したとおりに線番を挿入します。

検索

 コマンド入力:  AEWIRENO

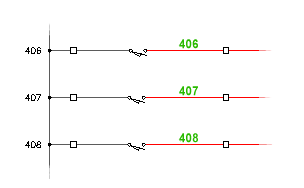

線番は属性付きのブロックで、線分配線図形上に挿入されます。線番には、通常、確定、予備、呼び合いの 4 つのタイプがあります。AutoCAD Electrical ツールセット は各線番タイプをそれぞれの画層に割り当てます。これらの画層に、異なる色を割り当てることができます。

AutoCAD Electrical ツールセット は、「配線」の線分図形を配線回路に組み込み、関連付けられている線番の挿入、更新を行います。

操作	すべての配線を処理するか、タグ付けされていない(新)線のみを処理するかを指定します。
[線番モード]	図面の線番に、連番あるいはライン リファレンスのどちらを使用するのかを指定します。
形式のオーバーライド	[図面プロパティ]ダイアログ ボックスの書式セットをオーバーライドする配線タグの形式を指定します。
配線画層形式のオーバーライドを使用	画層に定義された形式を使用することで、([図面プロパティ] [図面形式]ダイアログ ボックスの[画層]領域内に設定された)既定の線番形式をオーバーライドします。
確定として挿入	すべての線番を確定線番にします(後で線番が再タグ付けされても、これらの線番は更新されません)。
クロスリファレンスの呼び合い	渡り線呼び合い発側/着側シンボルのクロスリファレンス テキストを更新します。
[データベースを更新(呼び合い)]	渡り線呼び合い発側/着側シンボルのデータベースを更新します。
プロジェクト全体	プロジェクト全体の配線をタグ付け、または再タグ付けします。
[配線を個別に選択]	現在の図面から選択した配線だけをタグ付け、または再タグ付けします。
図面全体	現在の図の配線にタグ付け、または再タグ付けします。
