線番は属性付きのブロックで、線分配線図形上に挿入されます。AutoCAD Electrical ツールセット は各線番タイプをそれぞれの画層に割り当てます。これらの画層には異なる色を割り当てられるため、簡単に画層を区別できます。線番には次の 4 つのタイプがあります。
|
標準 |
[線番挿入]コマンドを再実行すると更新される線番。 |
|
確定 |
現在の値に確定されている線番。[線番挿入]コマンドを再実行しても変更されません。 |
|
予備 |
指定した配線回路に割り当てられている、標準や確定線番の予備のコピー。単一の回路には、通常の線番または確定線番が 1 つ存在します(いずれか一方のみ)。回路上のさまざまな位置に、線番の予備のコピーを多数挿入することができます。 |
|
端子/信号 |
端子と信号矢印の線番。 |
配線タグ形式
AutoCAD Electrical ツールセット は「置き換え可能なパラメータ」による線番文字列のコンセプトを採用しています。線番文字列の中には必ず、%N という置き換え可能パラメータがなければなりません。標準的な書式文字列は、この %N パラメータのみです。
線番タグ形式の既定を決める置換え可能なパラメータは次の通りです。
|
%S |
図面のシート番号 |
|
%D |
図面番号 |
|
%G |
配線画層名 |
|
%N |
コンポーネントに適用される連番またはリファレンスベースの番号 |
|
%X |
リファレンスベースでタグ付けするの接尾文字の位置(指定しない場合はタグの末尾) |
|
%P |
IEC スタイルのプロジェクト コード(図面の既定) |
|
%I |
IEC スタイルの配置コード(図面の既定) |
|
%L |
IEC スタイルのロケーション コード(図面の既定) |
|
%A |
アクティブな図面に対する、プロジェクト図面リストの SEC 値 |
|
%B |
アクティブな図面に対する、プロジェクト図面リストの SUB-SEC 値 |
例: シート "02" のライン リファレンス "100" で始まる配線は次の書式で線番が作成されます。
|
%N |
線番は「100」 |
|
W%N |
線番は「W100」 |
|
%S-%N |
線番は「02-100」 |
|
%S%N |
線番は「02100」 |
|
%S : %N |
線番は「02:100」 |
線番ブロック
- wd_wnh.dwg: 水平線の線番
- wd_wnv.dwg: 垂直線の線番
- wd_wch.dwg: 予備の水平線の線番のコピー
- wd_wcv.dwg: 予備の垂直線の線番のコピー
これらは AutoCAD Electrical ツールセット シンボル ライブラリ、C:¥Users¥Public¥Documents¥Autodesk¥Acade {バージョン}¥Libs¥{ライブラリ}¥ にあります。

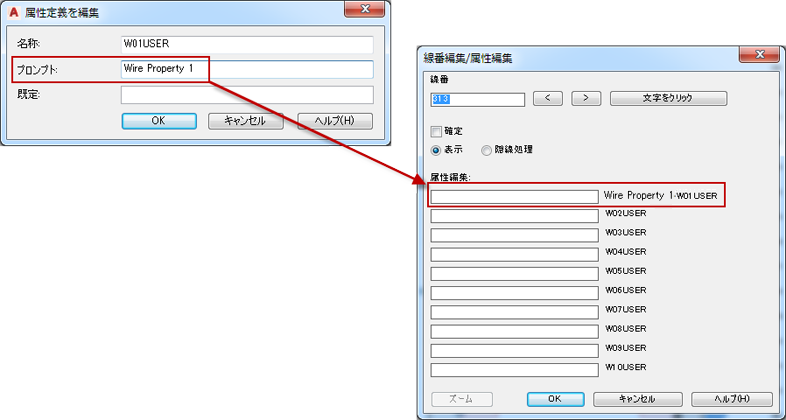

水平および垂直の線番ブロックには[線番]属性が必要です。これらのブロックには、[W01USER]から[W10USER]の属性を指定することもできます。これらの属性を使用すると、配線にさまざまなプロパティを割り当てることができます。線番ブロックで[W01USER]から[W10USER]の属性のいずれかのプロンプト値を定義した場合、線番を編集して値を割り当てると、ラベルにプロンプトが含められます。
[W01USER]から[W10USER]の属性は、次のレポートのフィールドとして使用できます。
- 配線の始点/終点
- コンポーネント配線リスト
- コネクタ プラグ
- 端子図面
- ケーブルの始点/終点
線番コピー ブロックには[WIRECOPY]属性が必要です。[W01USER]から[W10USER]の属性は、線番コピー ブロックでは使用されません。
