概要 - エラーチェック

監査

このツールは、コンポーネントおよび配線に関する問題を特定して解決する目的で使用します。レポートには次のタイプの問題が記載されます。

このレポートでは、次の操作を実行することができます。

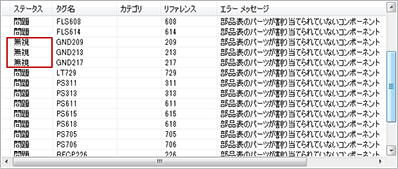

[無視]としたマークしたエラーについて、留意する必要がある点がいくつかあります。

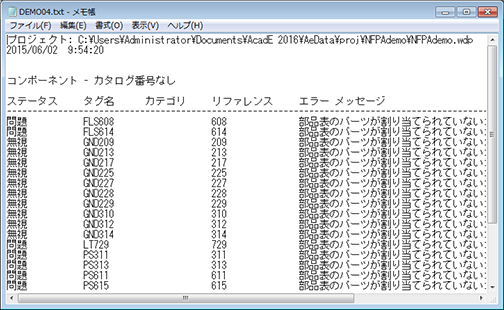

監査の結果を書き出したり印刷する場合、無視したエラーは結果の対象に含まれ、[ステータス]列で示されます。
エラーのステータスは、プロジェクト単位ではなくユーザごとに保存されます。別のユーザが同じプロジェクトに対して[監査]を実行する場合、各エラーのステータスの既定は[問題]になります。

.wdn ファイルの詳細情報

.wdn ファイルは、端子の監査に特化して[監査]で使用されるテキストファイルです。このファイルに記録されている端子番号は、重複として一覧表示されません。重複をチェックする場合、ワイルドカードを使用して、端子のグループを除外することができます。次の命名規則と検索シーケンスが使用されます。

アクティブなプロジェクトの .wdp ファイルと同じフォルダにある <プロジェクト名>.WDN
アクティブなプロジェクトの .wdp ファイルと同じフォルダにある DEFAULT.WDN
既定のプロジェクトフォルダ(C:¥Users¥{ユーザ名}¥Documents¥Acade {バージョン}¥AeData¥Proj)にある DEFAULT.WDN

既定の .wdn ファイルには、端子番号フィルタ GND*、PE、および E が記述されています。

プログラムでは、挿入または編集処理時に重複した回路図コンポーネントリファレンス指定および線番がチェックされます。また、リアルタイムに警告を表示するオプションも用意されています。リアルタイムエラーチェックは、[プロジェクトプロパティ][プロジェクト設定]タブで既定で有効になっています。

挿入または編集処理時に既存のコンポーネントタグ番号/線番を入力すると、警告ダイアログが表示されます。警告ダイアログではタグが重複することが警告され、ユーザ定義形式に基づいた別のタグ名が提案されます。重複したタグを使用するか、提案された新しいタグを使用するか、新しいタグを入力できます。

注: IEC モードでは、コンポーネントタグと装置コードを組み合わせた値がエラーチェックに使用されます。

リアルタイム警告のダイアログボックス表示を選択したかどうかには関係なく、すべてのプロジェクトに対してエラーログファイルが作成されます。ログファイルは、<project_name>_error.log という名前が付けられ、User フォルダに保存されます。

[ギャップポインタチェック/修復]ユーティリティは、配線ギャップやループの両側にある、非表示の Xdata ポインタが正しいかどうかを検証します。正しくない場合、適切なポインタが作成されます。

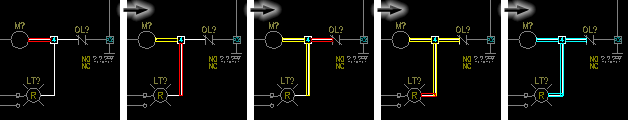

[配線チェック/トレース]ユーティリティは、配線の未接続、不足、配線交差点ギャップの不正なポインタなどの問題をトラブルシュートします。

[図面監査]ツールは、配線と線番に関連する問題を検出および修正し、レポートを表示します。このツールでは次の操作を実行することができます。
