[ロケーション ビュー]タブでロケーションと装置を基準にコンポーネントをフィルタ処理するには

ロケーションと装置の値を基準にして、コンポーネント ツリー表示内のコンポーネントをフィルタ処理します。

1. [プロジェクト]タブ[プロジェクト ツール]パネル[マネージャ]の順にクリックします。 検索

2. [プロジェクト マネージャ]で、[ロケーション ビュー]タブをクリックします。

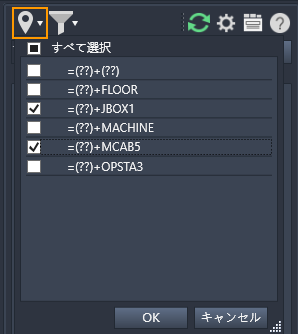

3. [ロケーション ビュー]で、[装置とロケーションでフィルタ]をクリックします。
4. [すべて選択]をクリアし、コンポーネント ツリー表示に表示する値を選択します。

   注: AutoCAD Electrical ツールセット プロジェクトが Inventor プロジェクトにリンクされていない場合、[ロケーション ビュー]ボタンの表示は図と異なります。
5. [OK]をクリックします。
